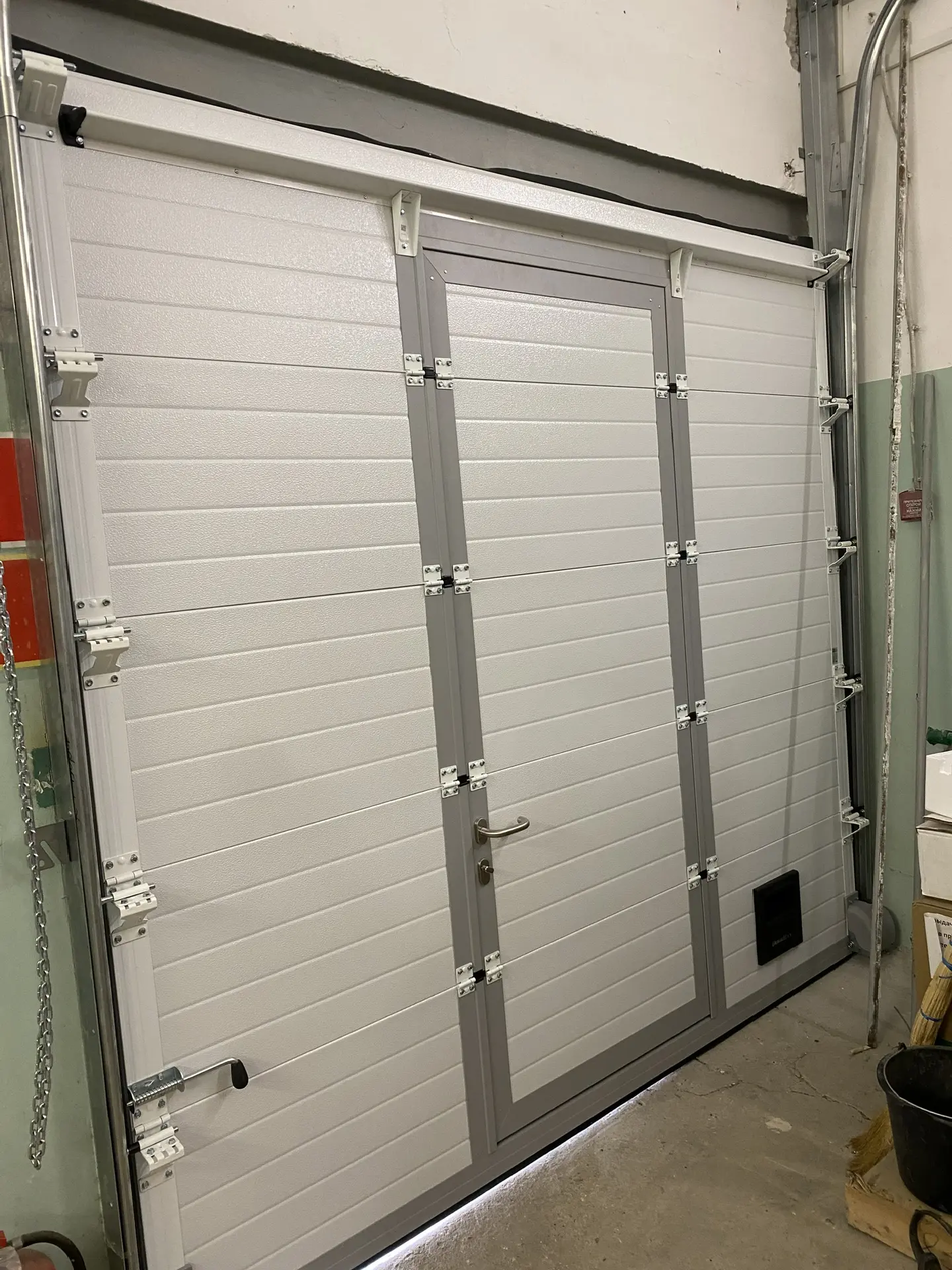

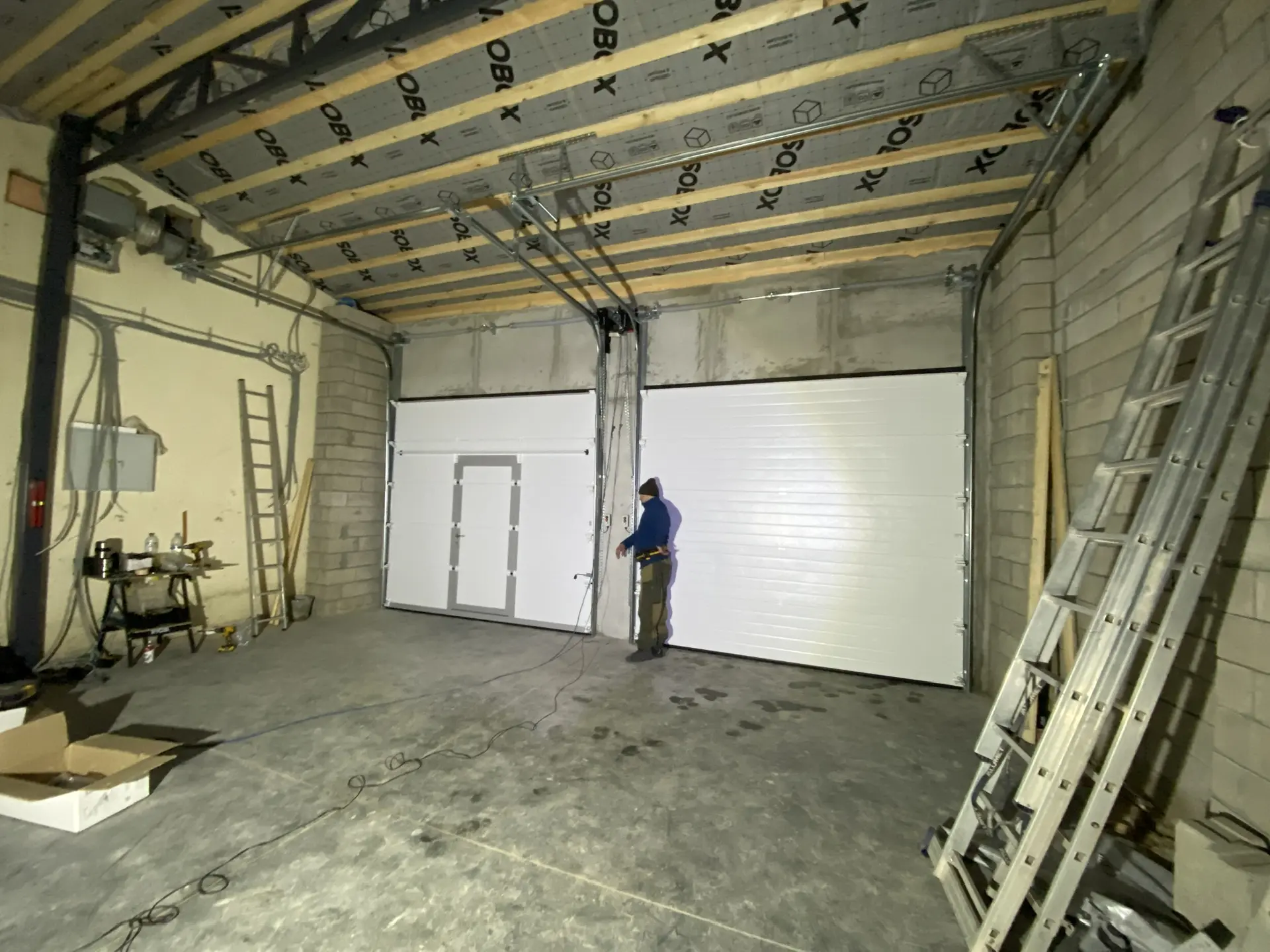

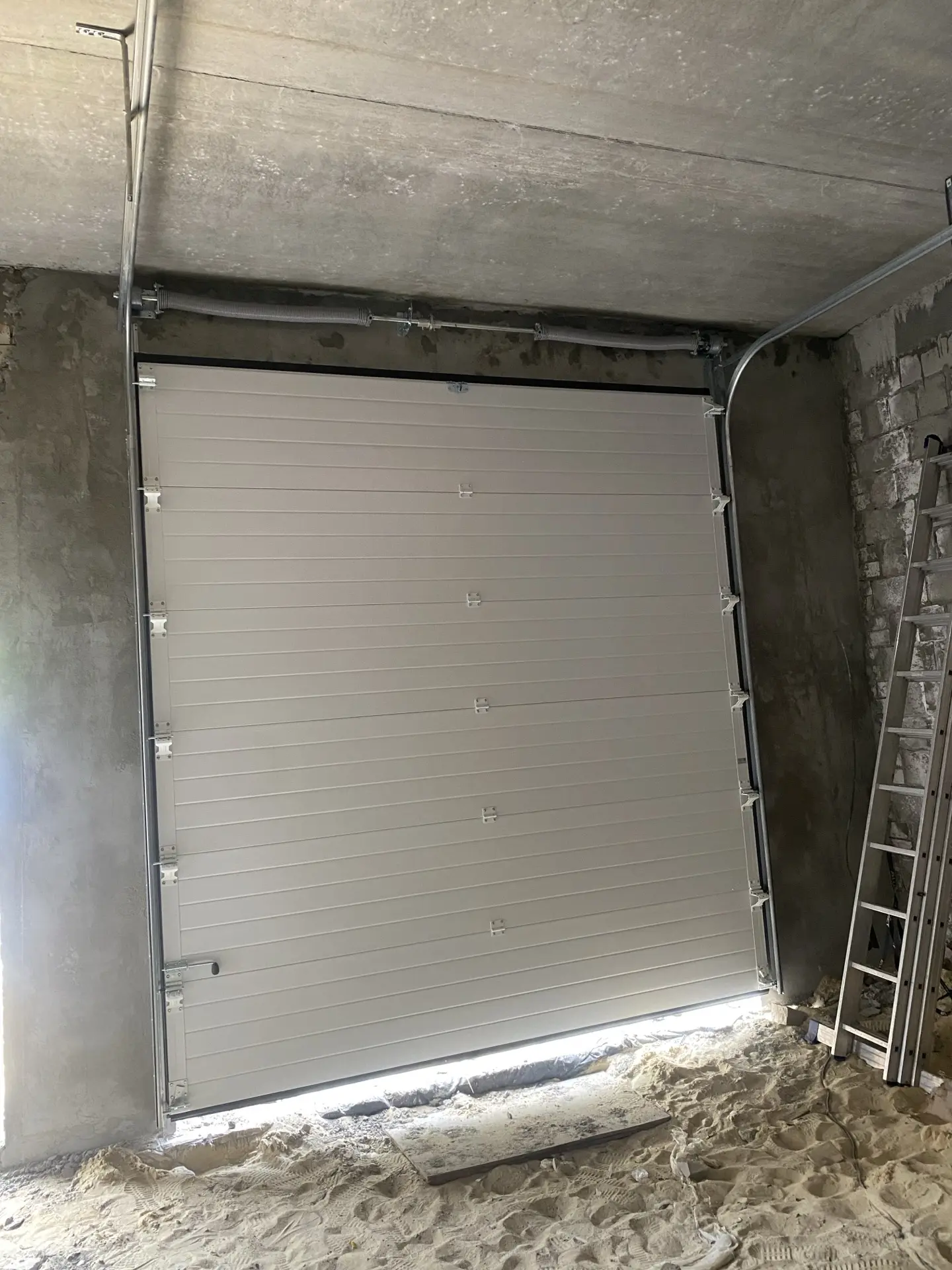

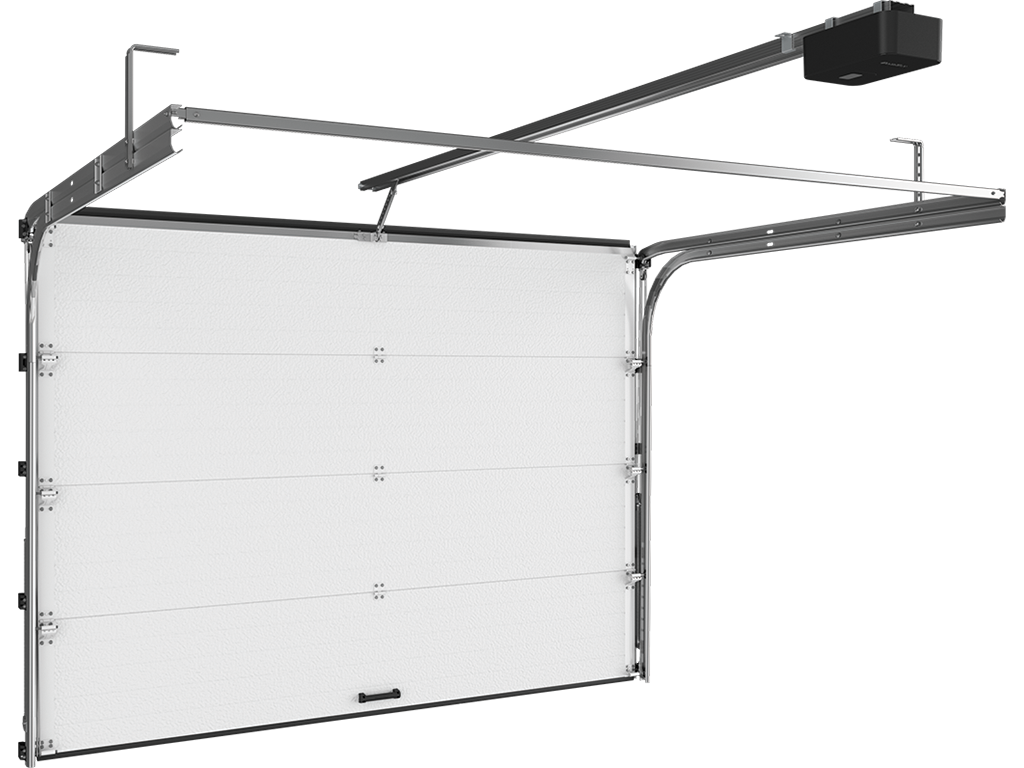

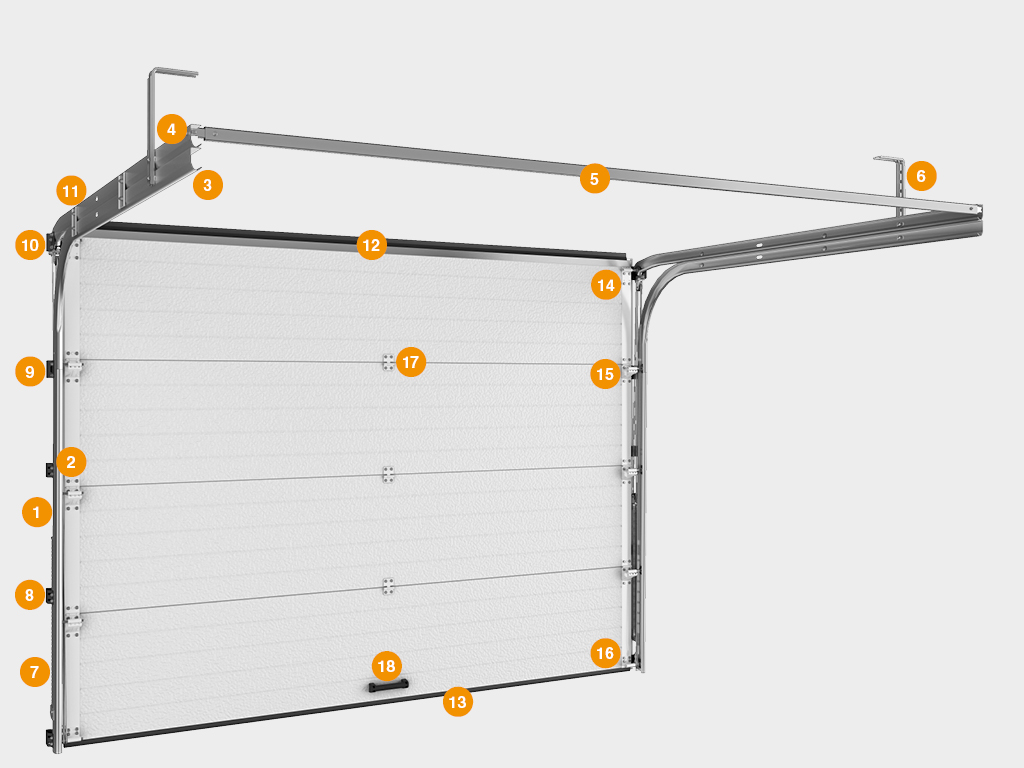

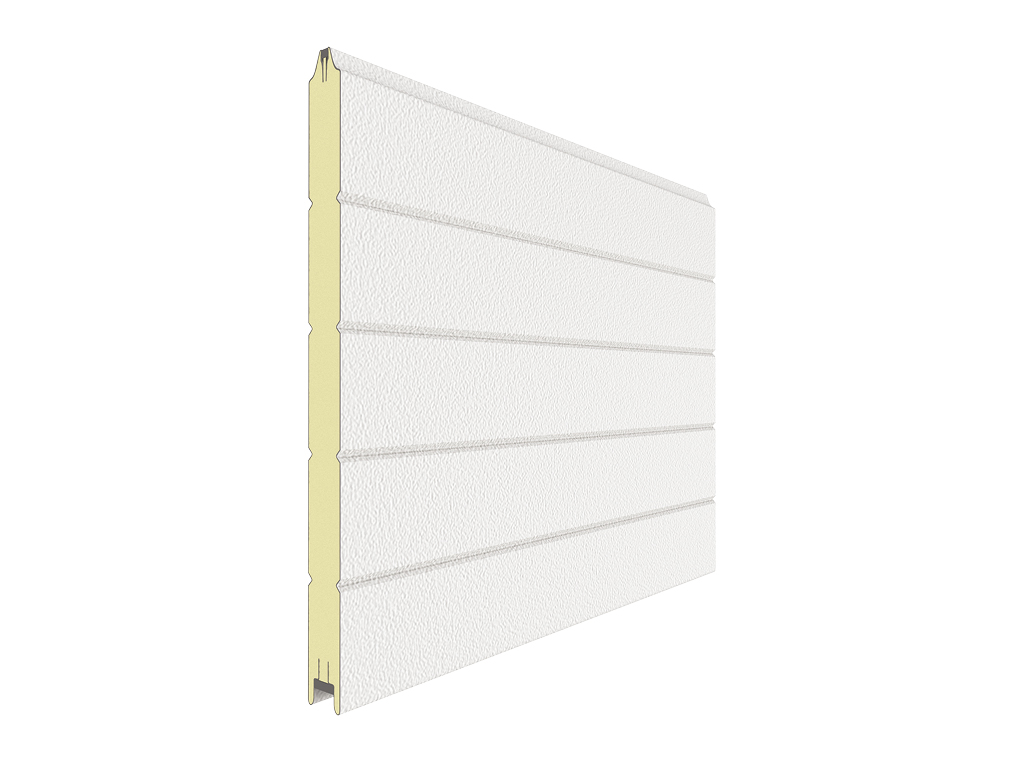

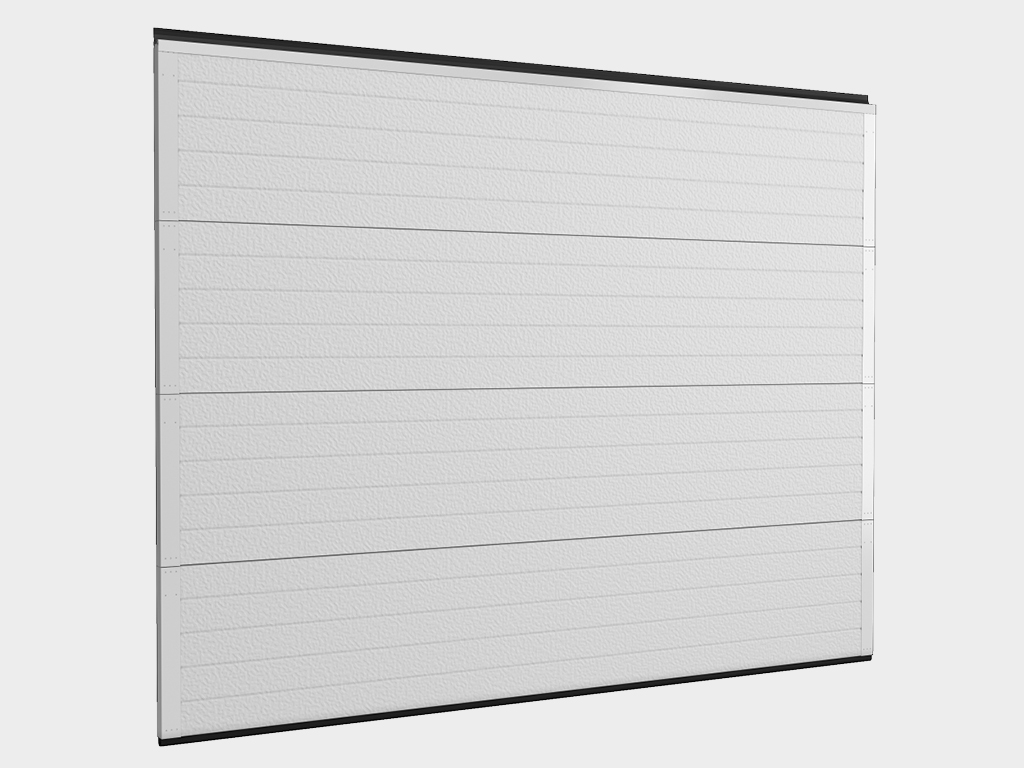

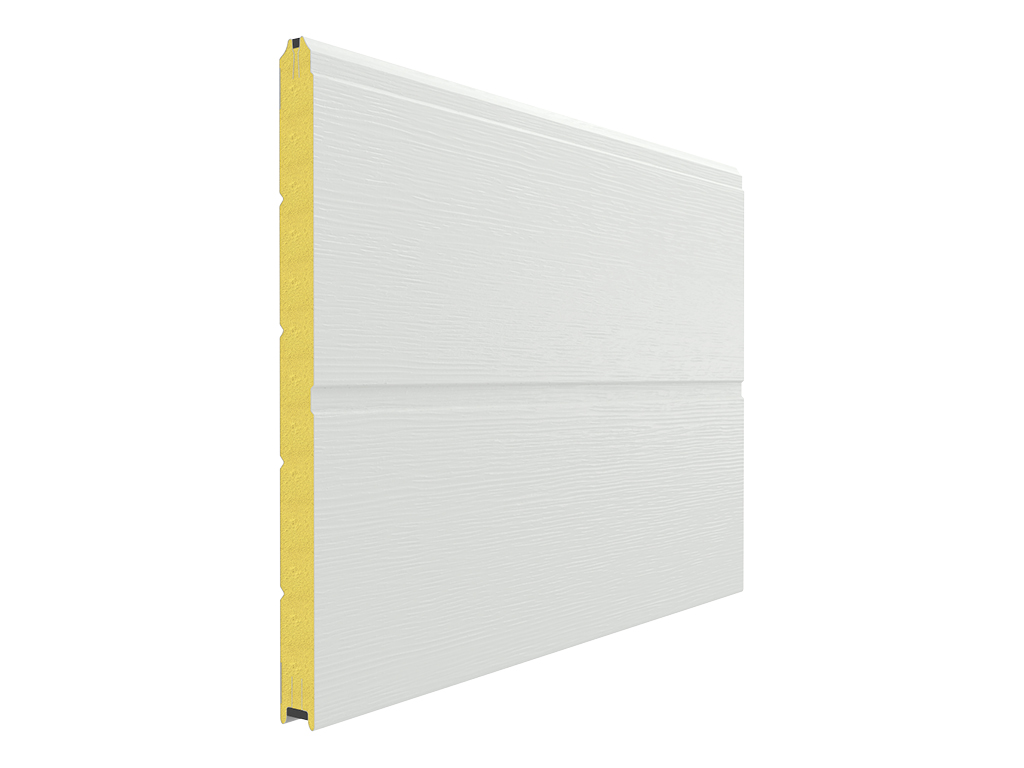

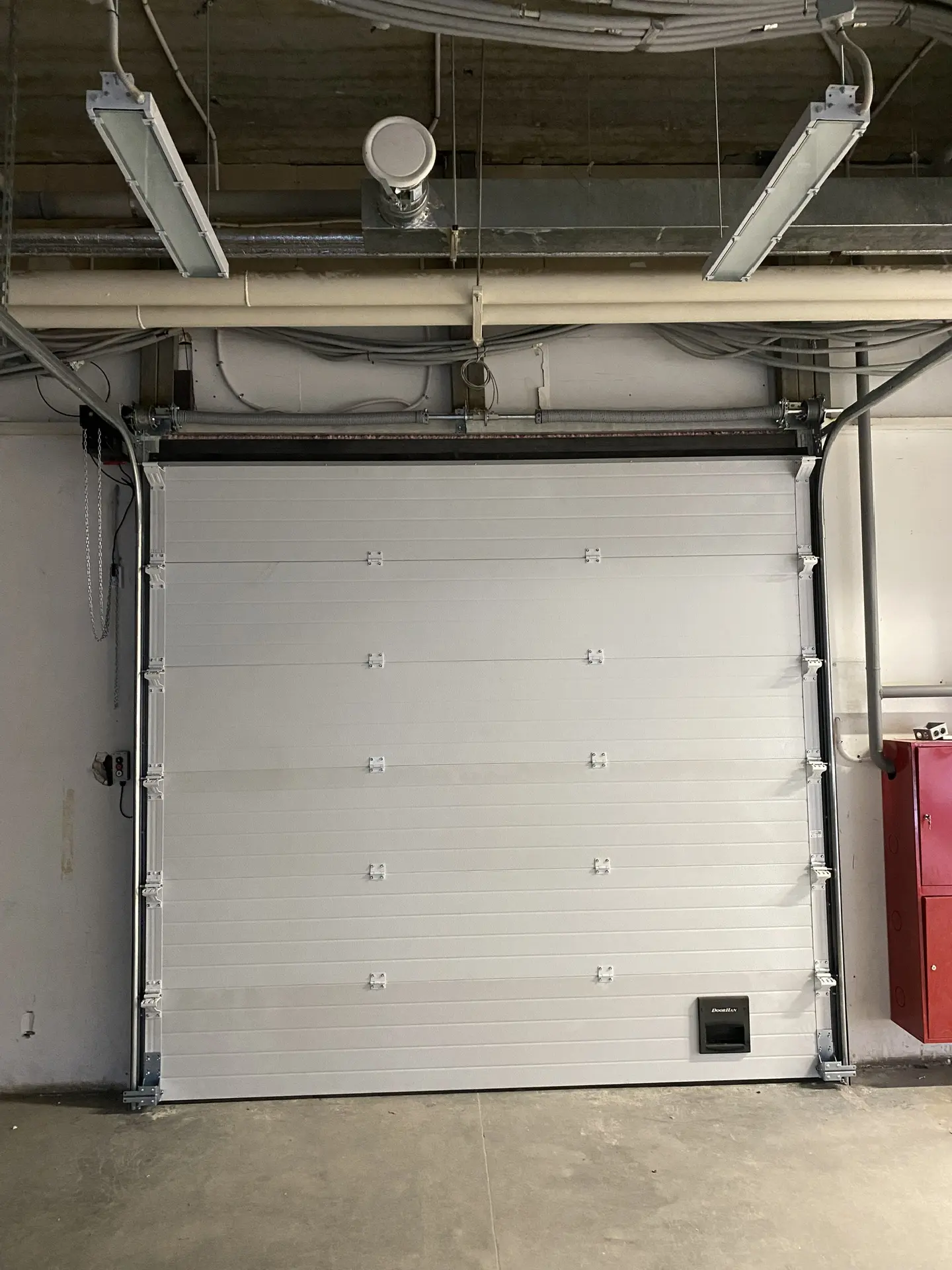

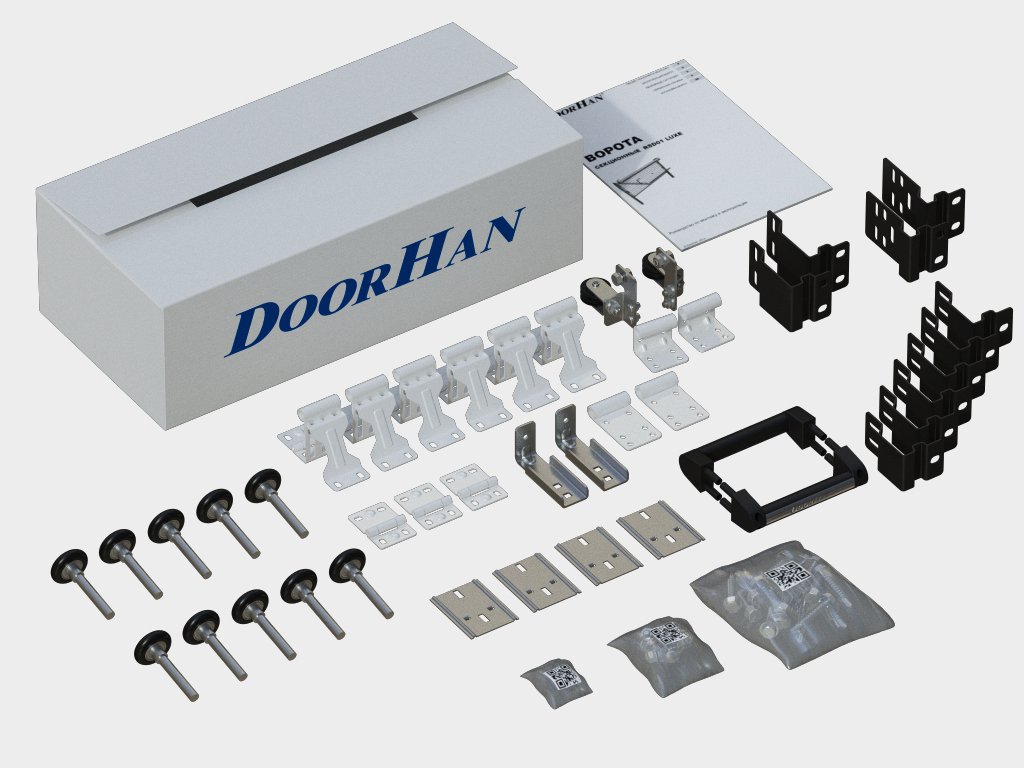

Конструкция RSD01 LUX:

1. Ригель вертикальный

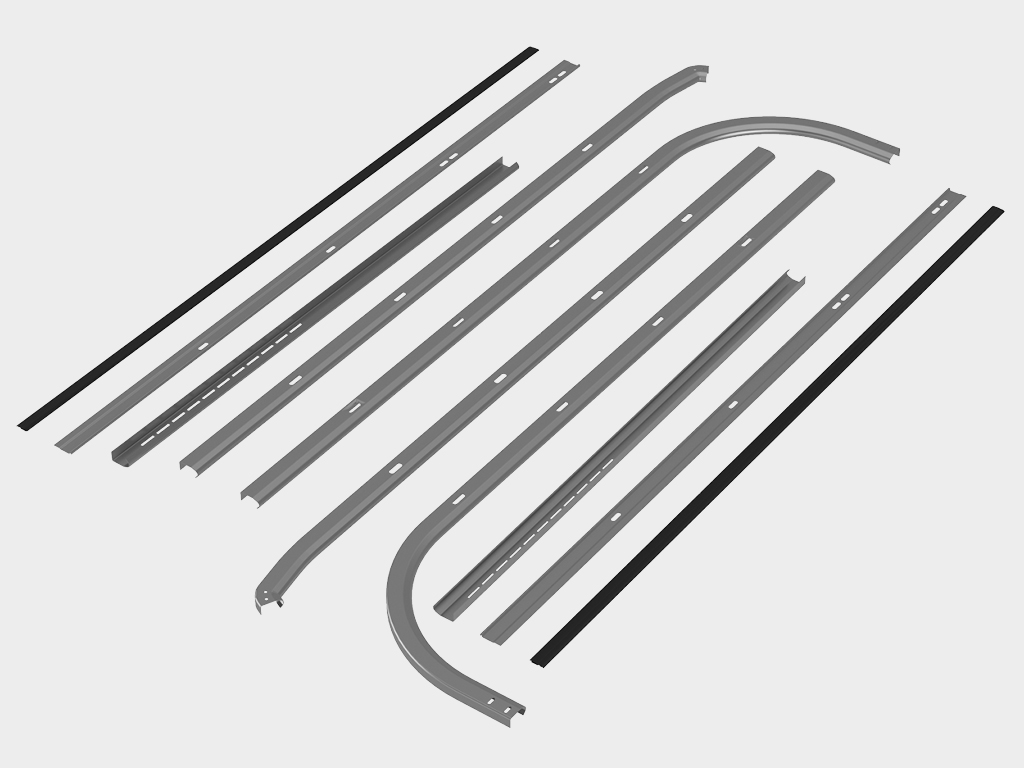

2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей

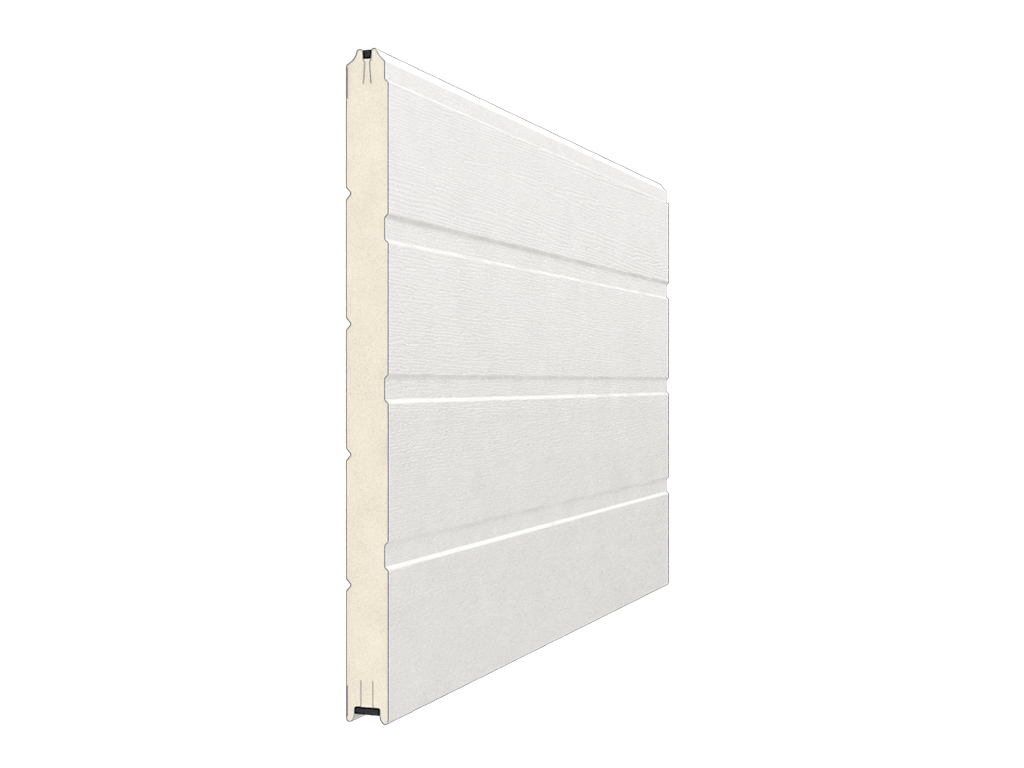

4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку

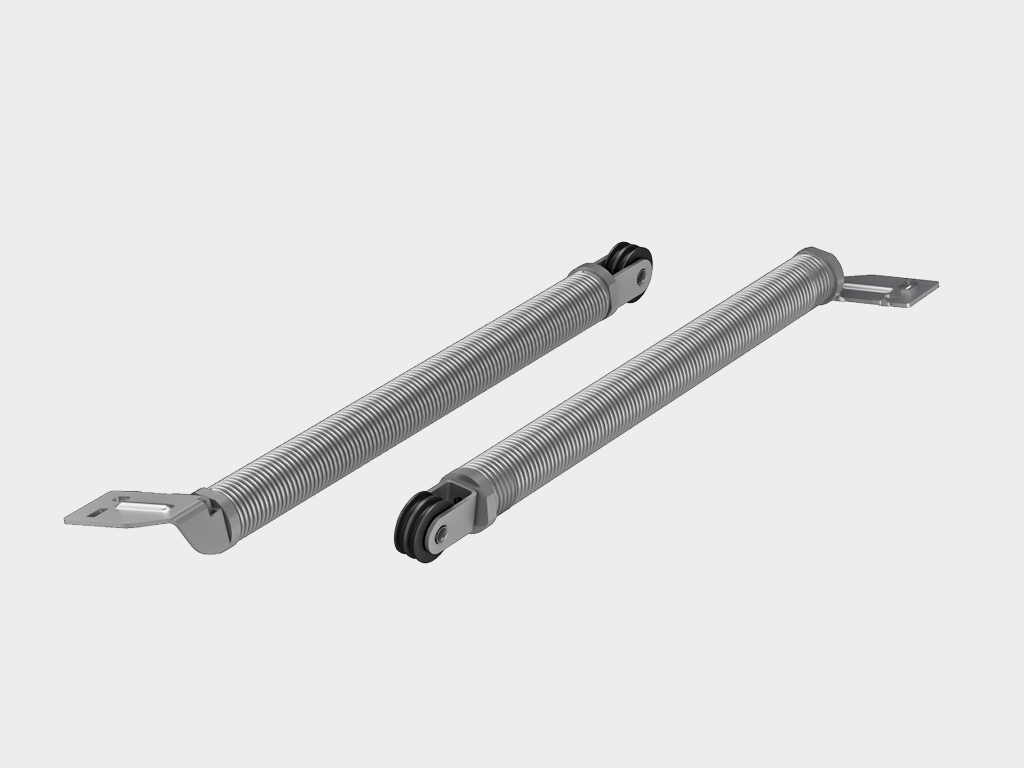

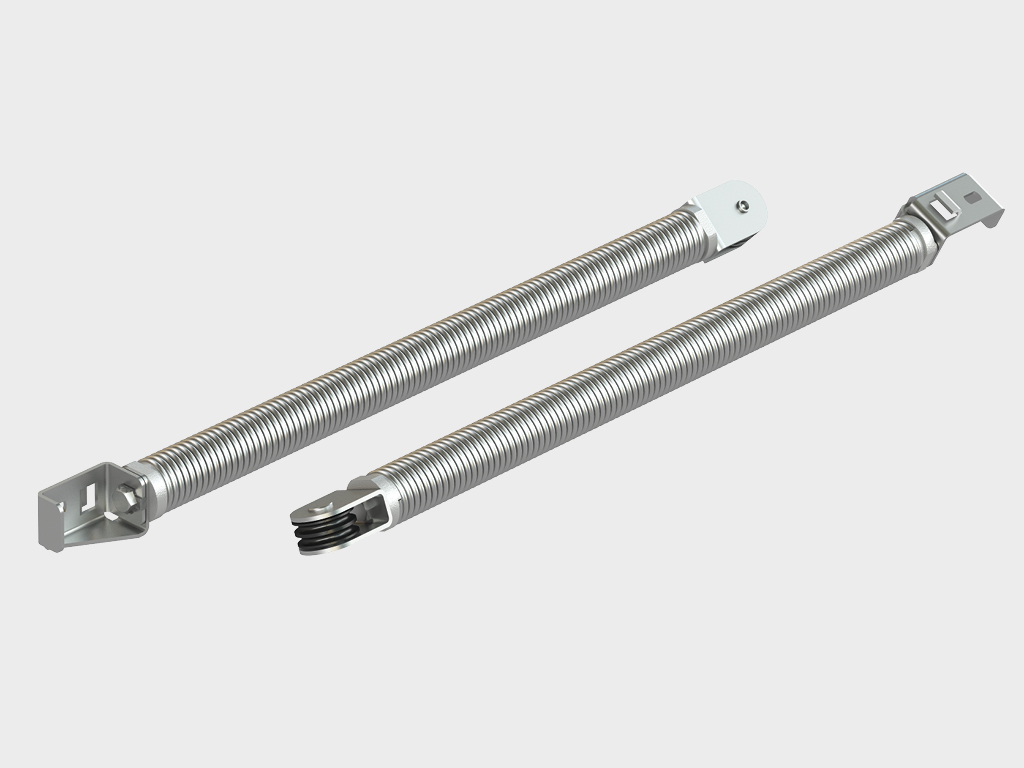

7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля

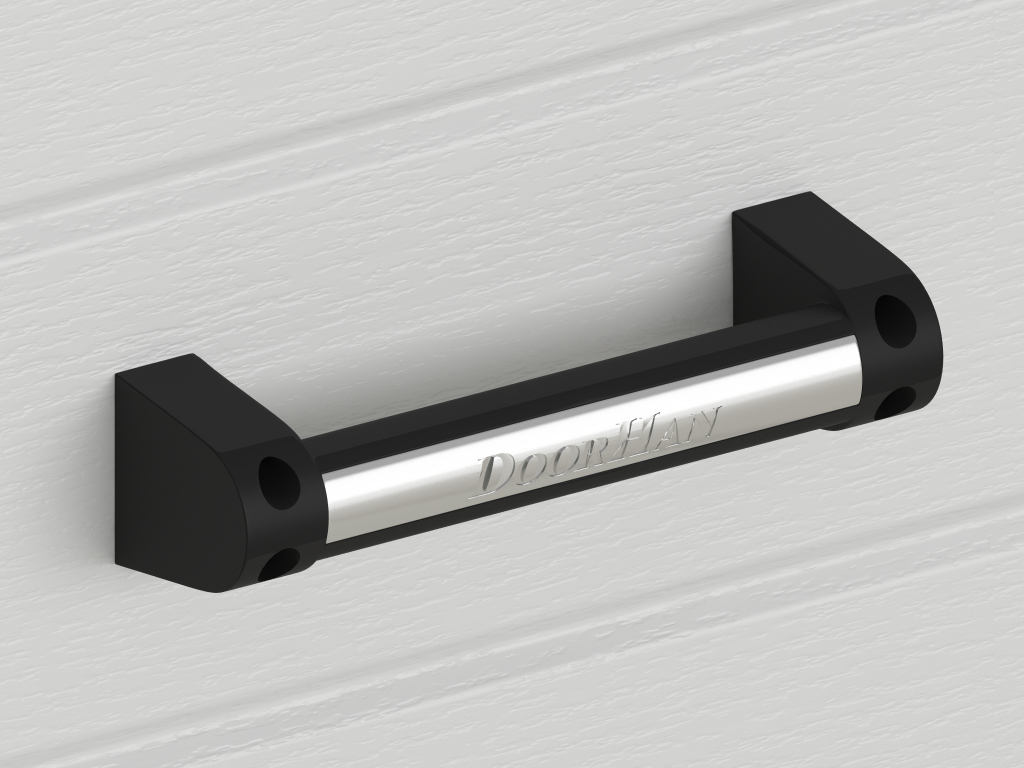

18. Ручка

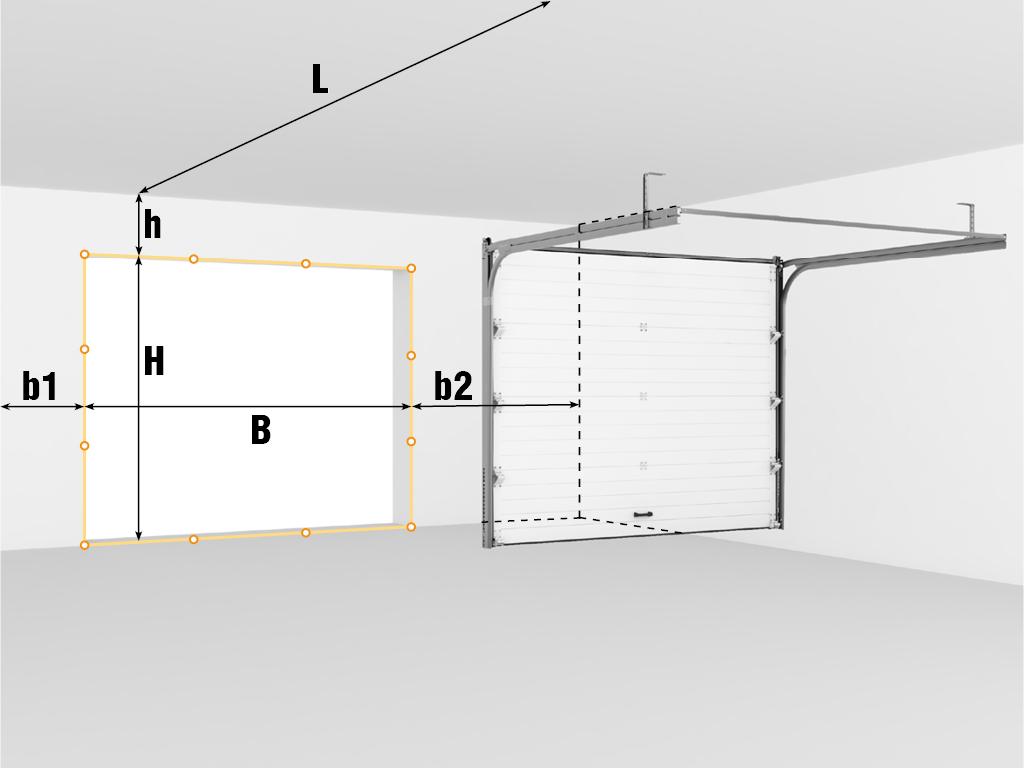

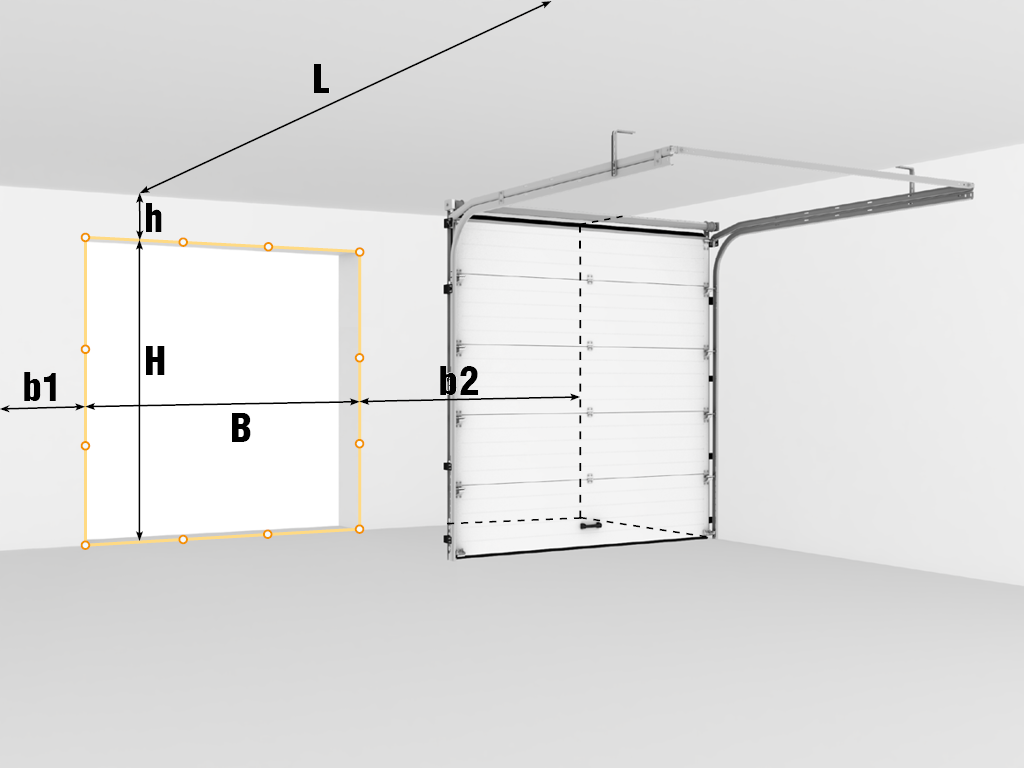

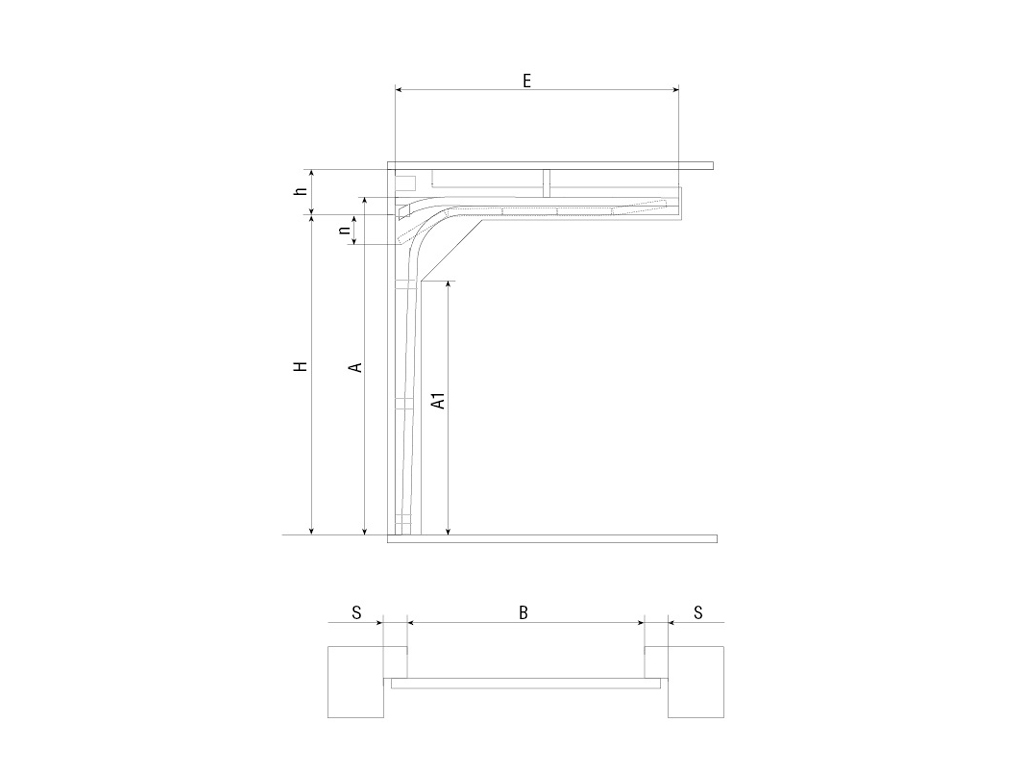

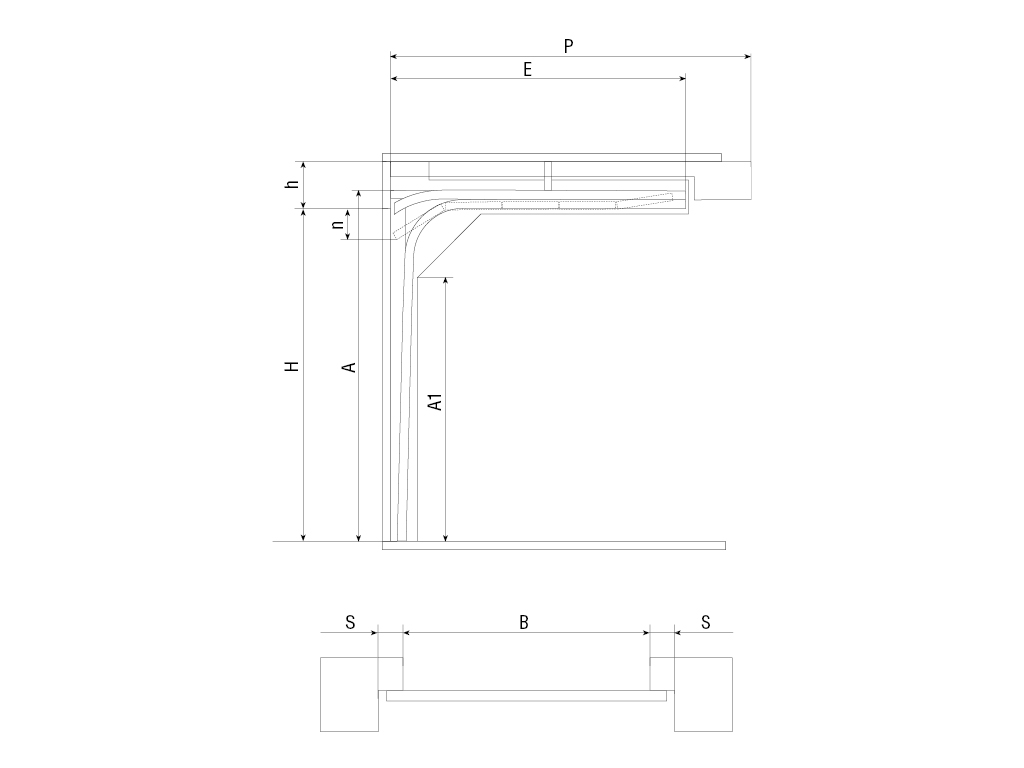

Как снять размеры

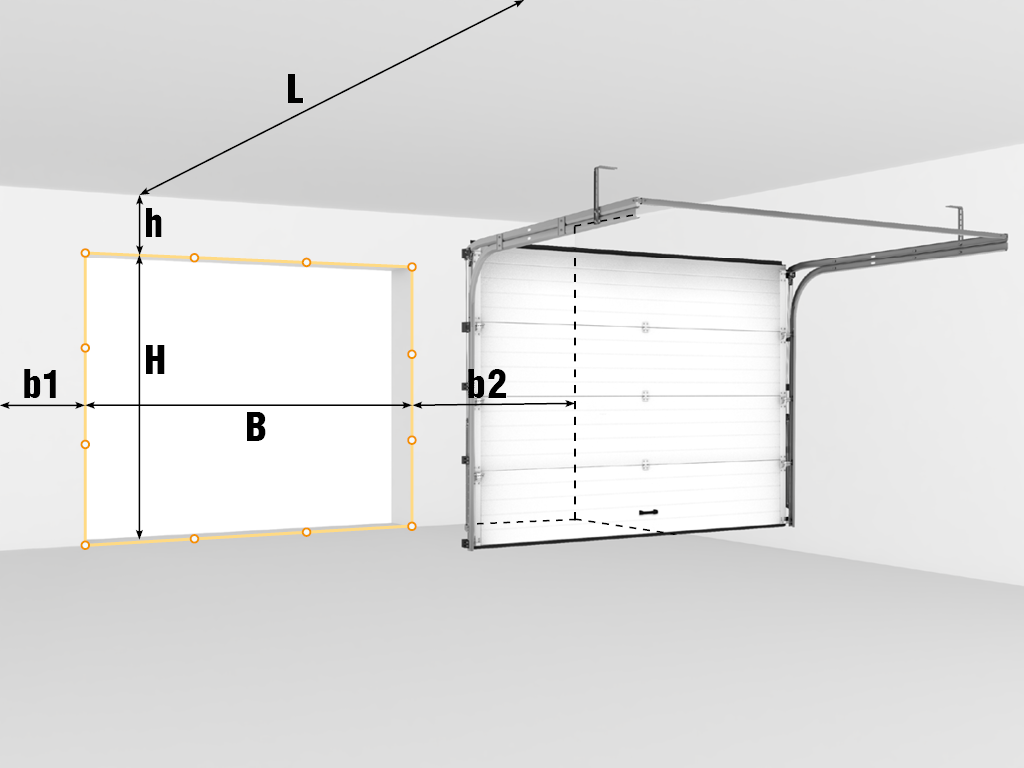

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).
• h — притолока (от верха проёма до потолка), min 110 мм.

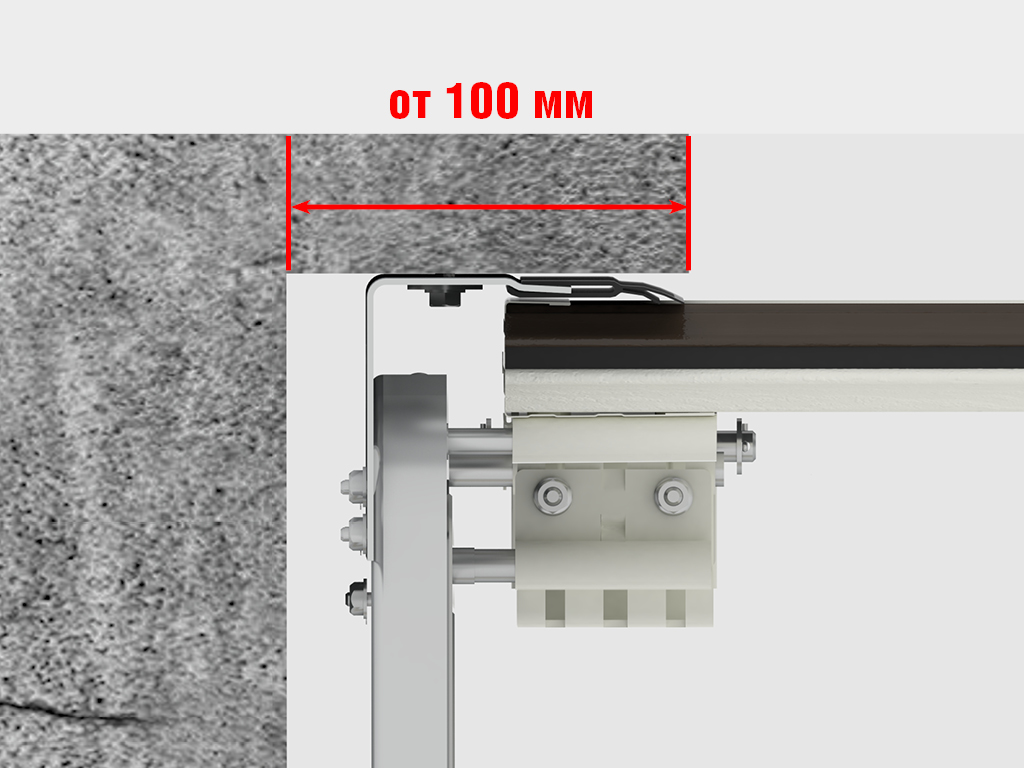

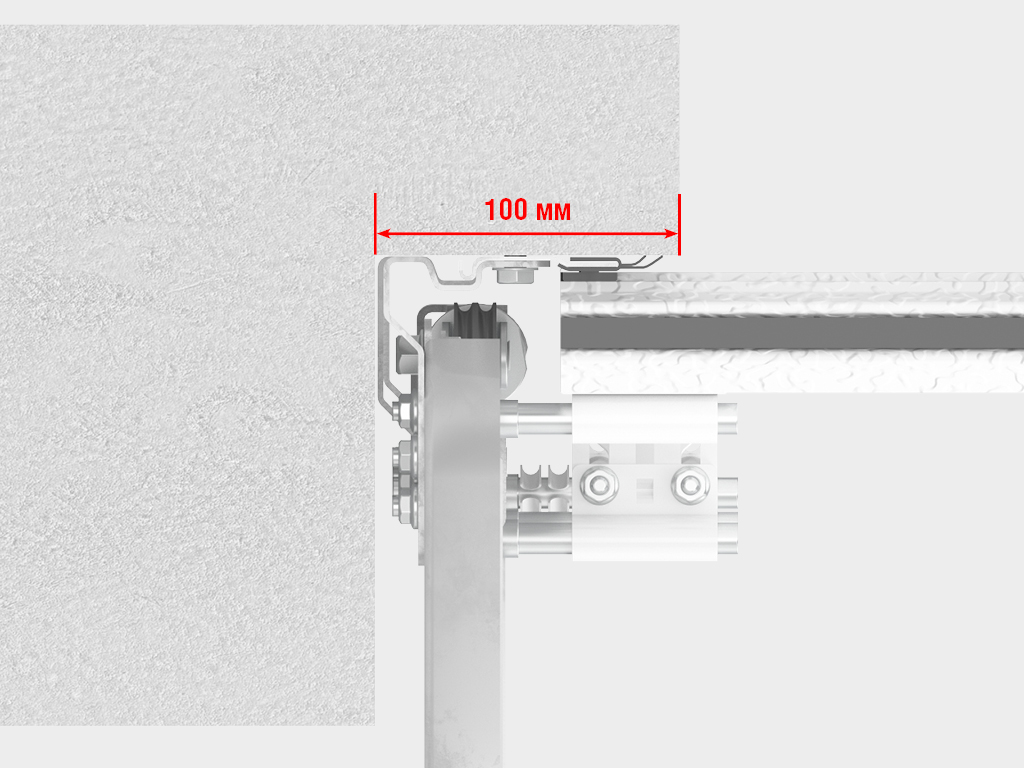

• b1 / b2 — левое / правое боковое расстояние (от соответствующего края проёма до препятствия), min 100 мм.
• L — глубина помещения.

При замере H и B за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проёма не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным; при отсутствии такового требуется дополнительная окантовка либо формирование проёма металлоизделиями.

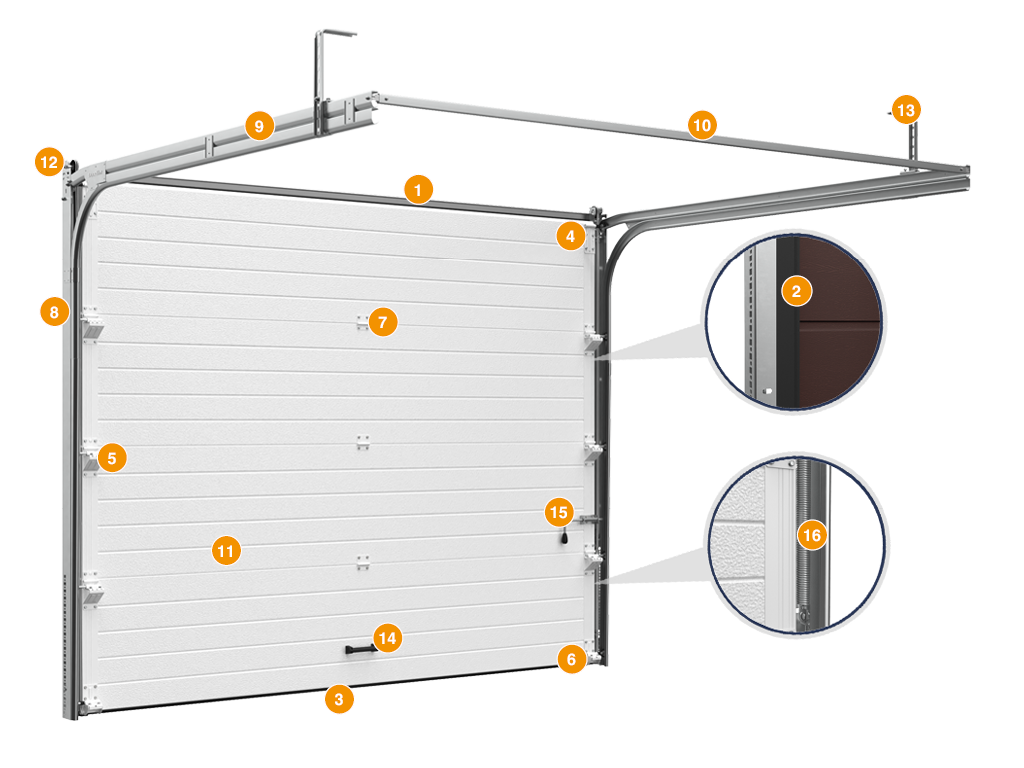

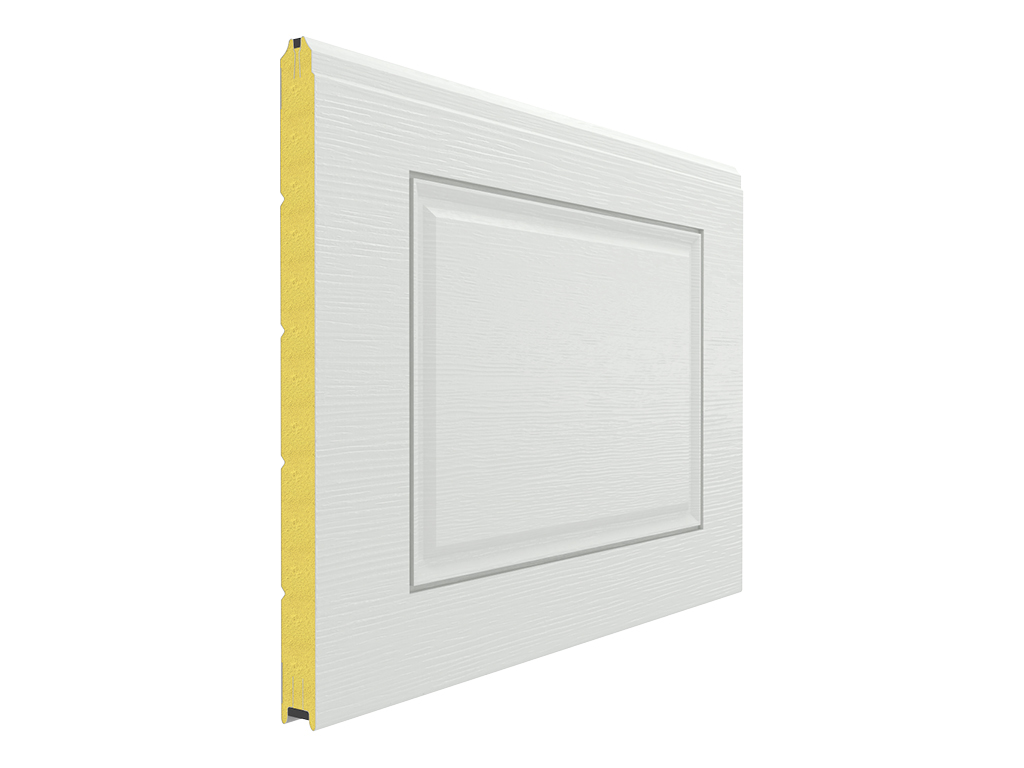

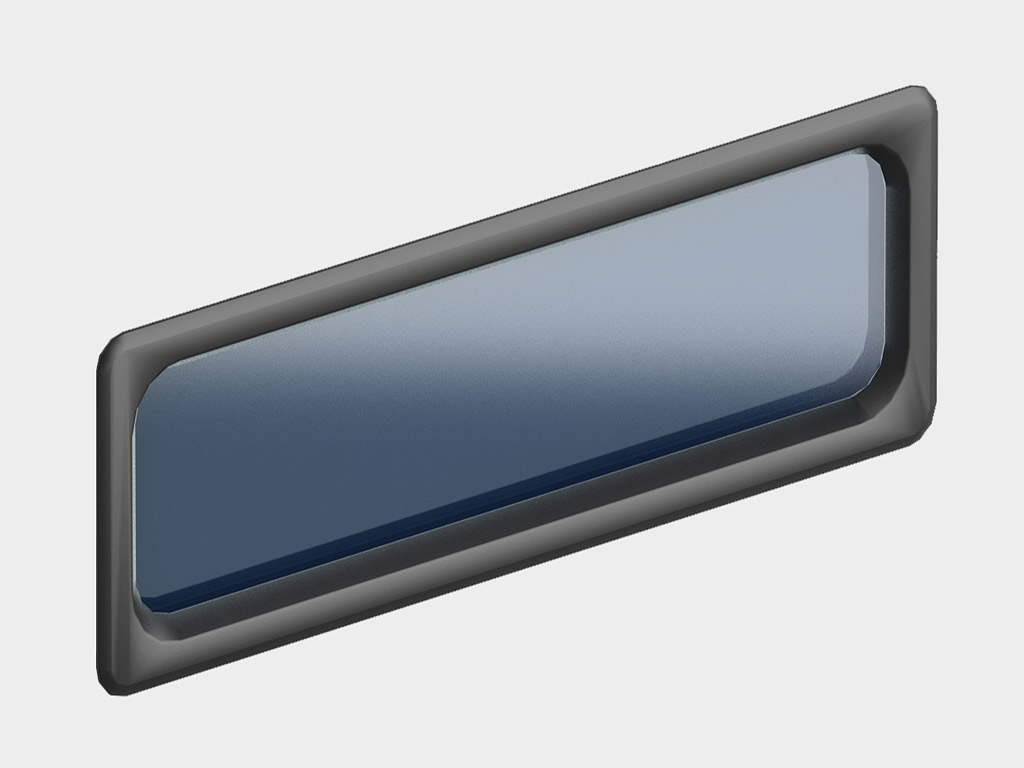

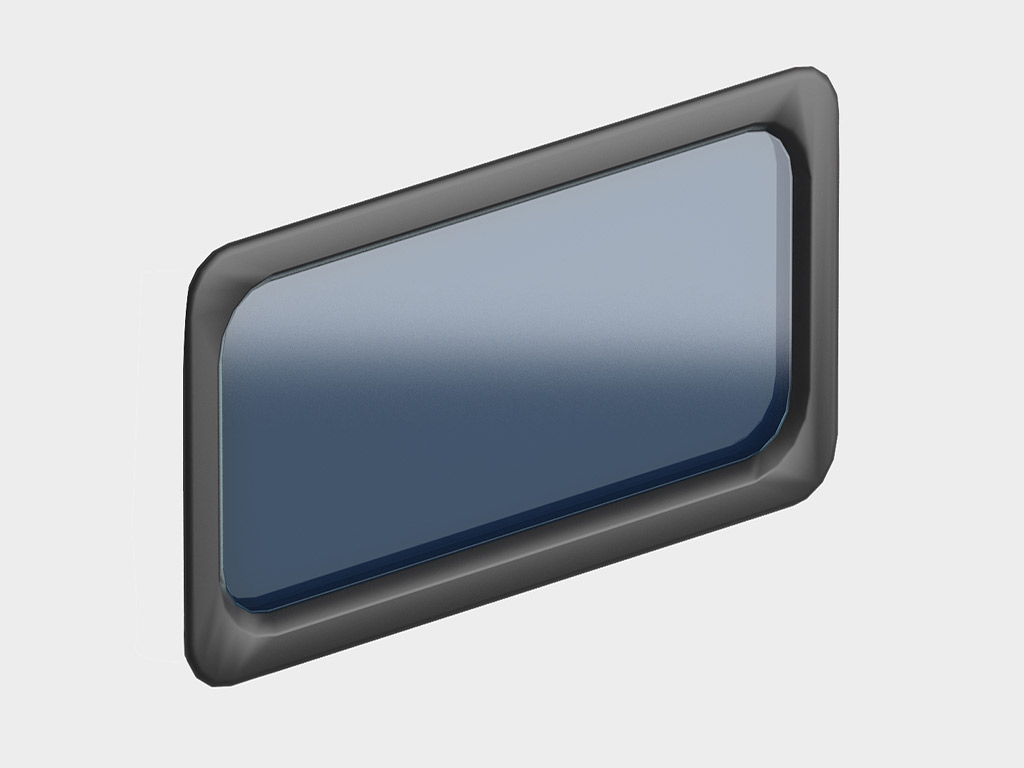

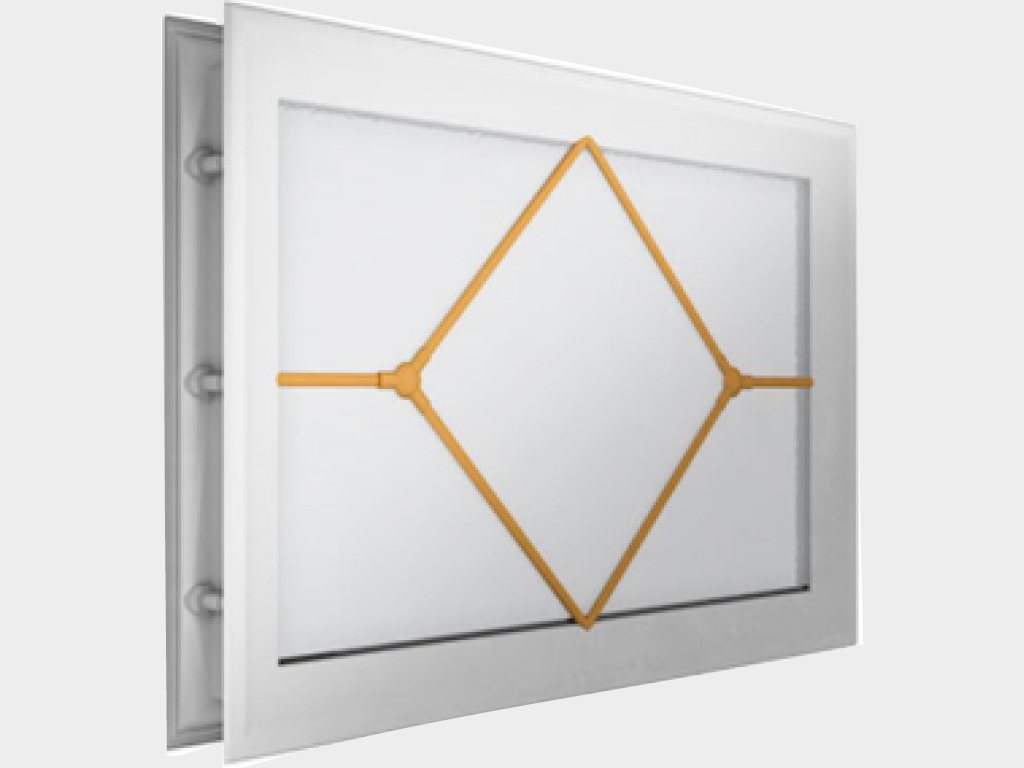

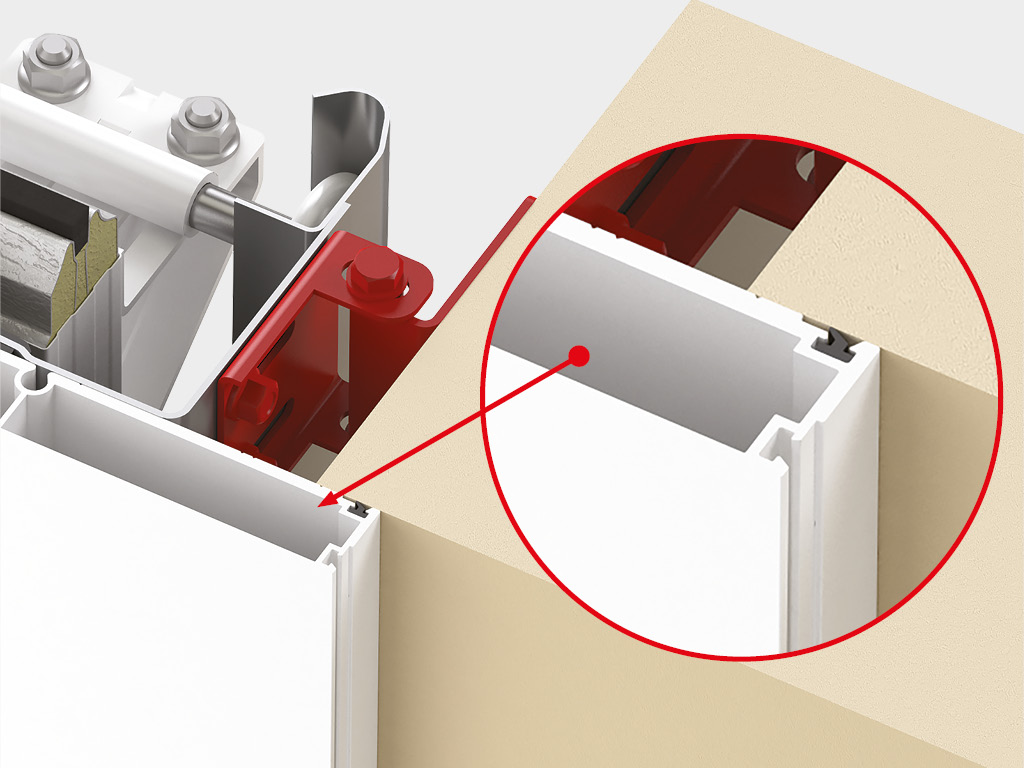

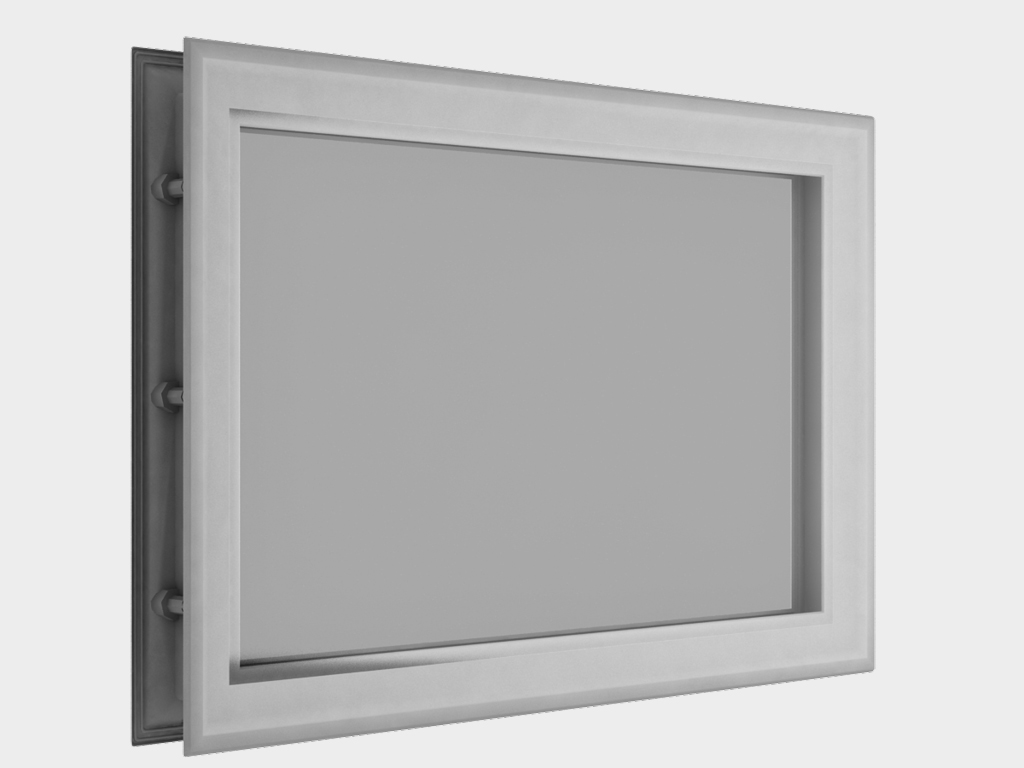

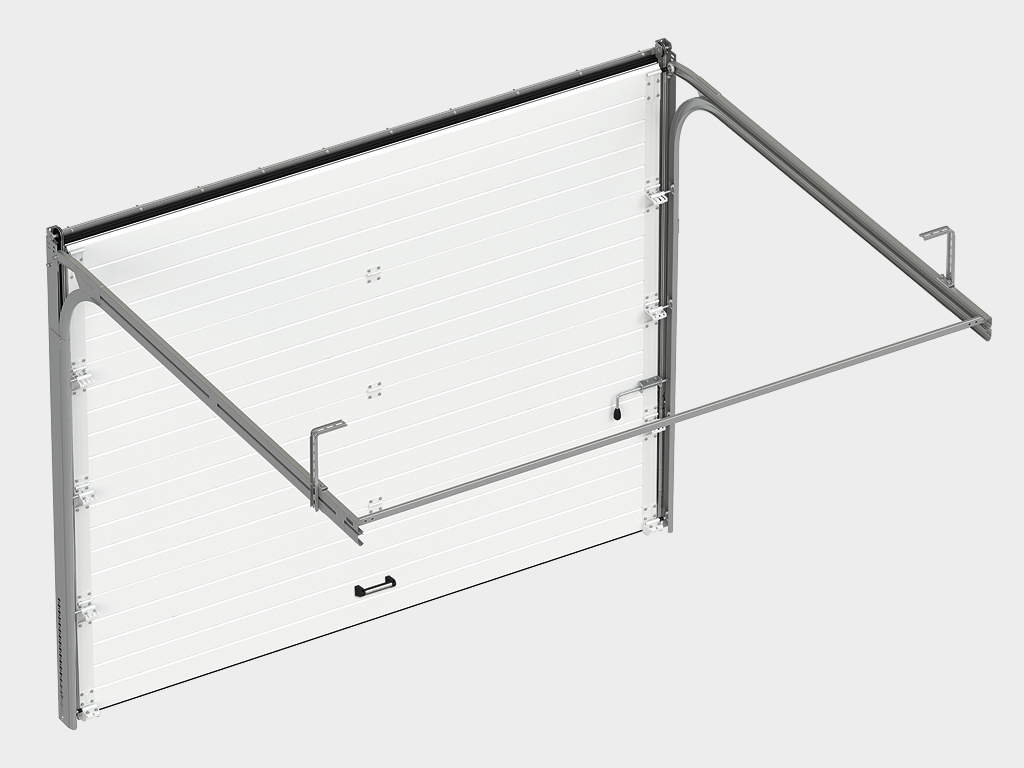

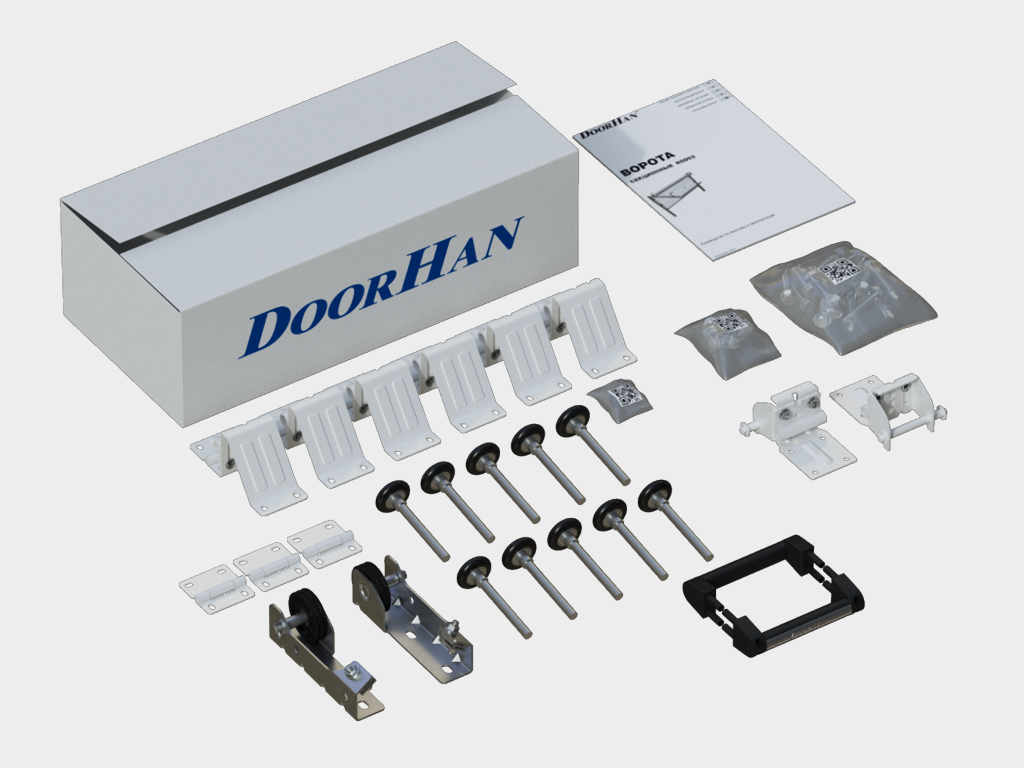

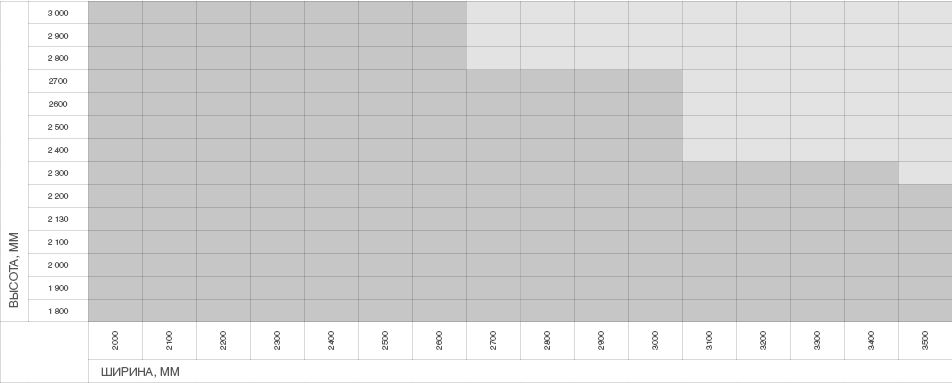

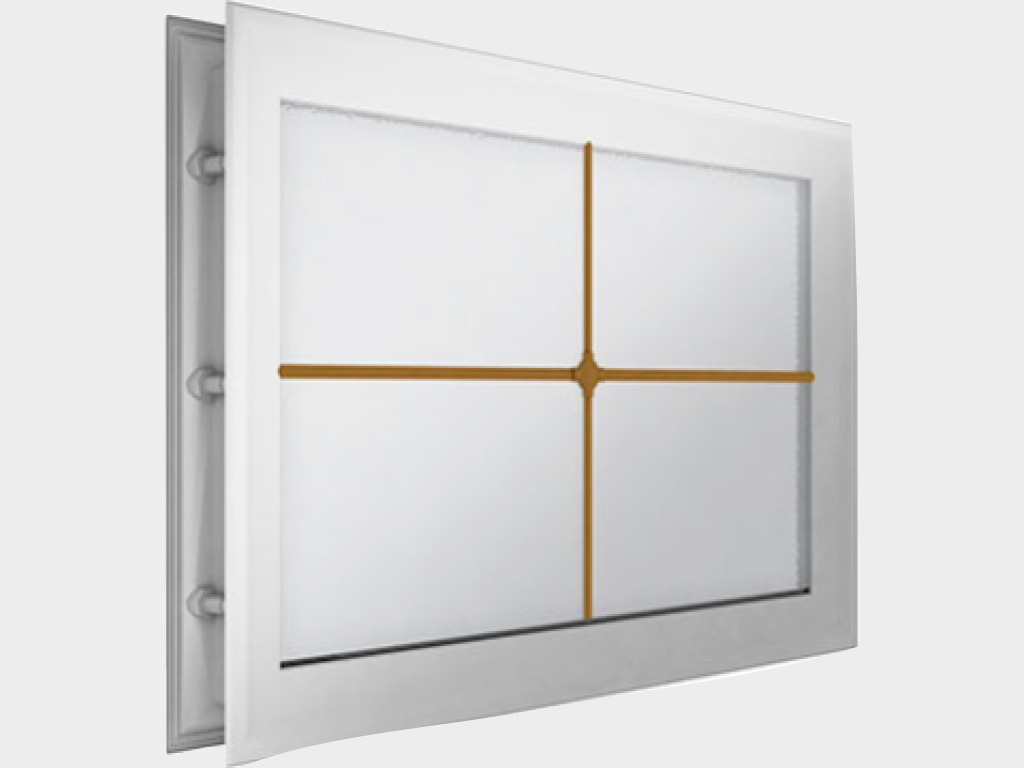

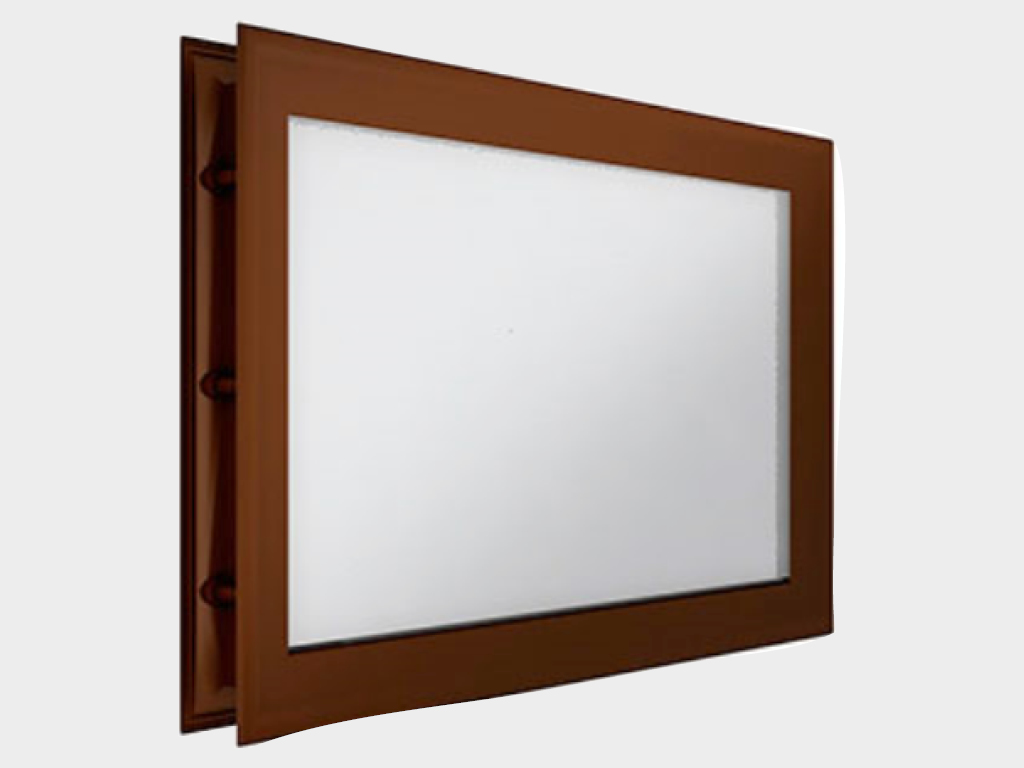

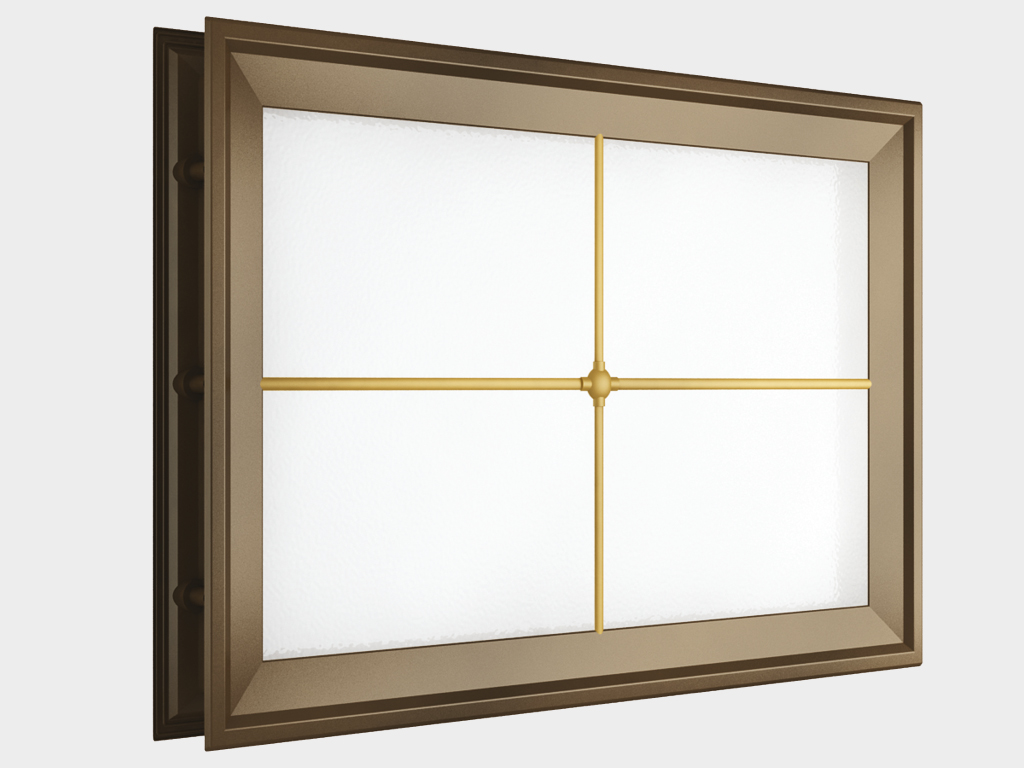

Конструкция RSD01:

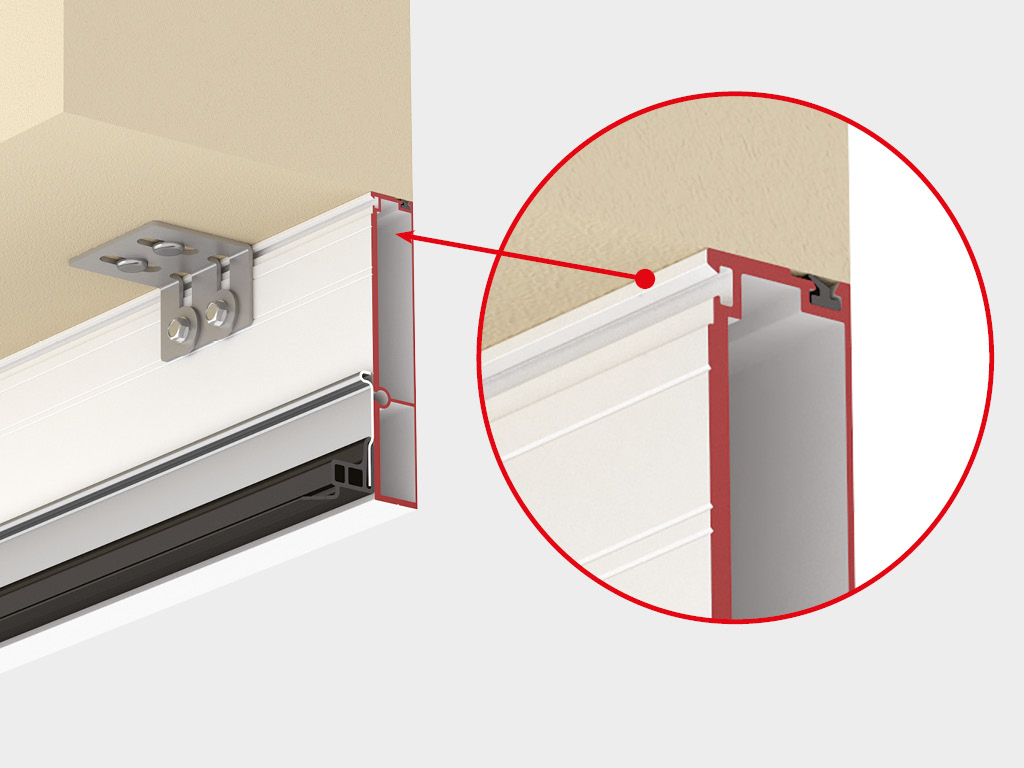

1. Стальной ригель с верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители

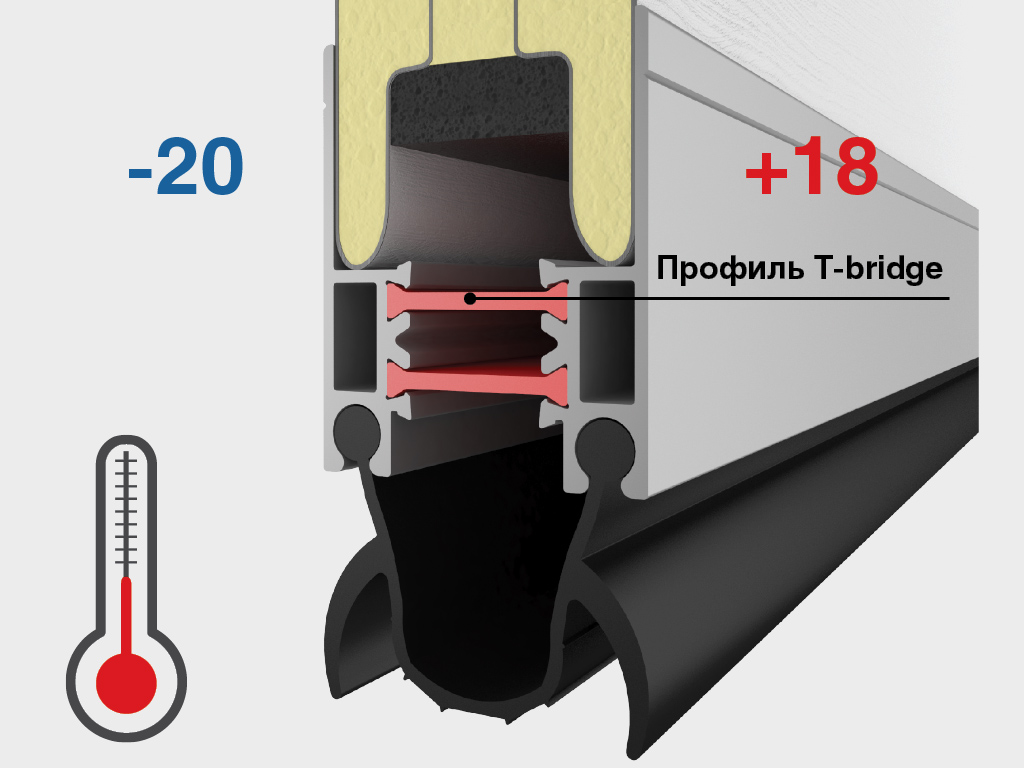

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутренняя петля

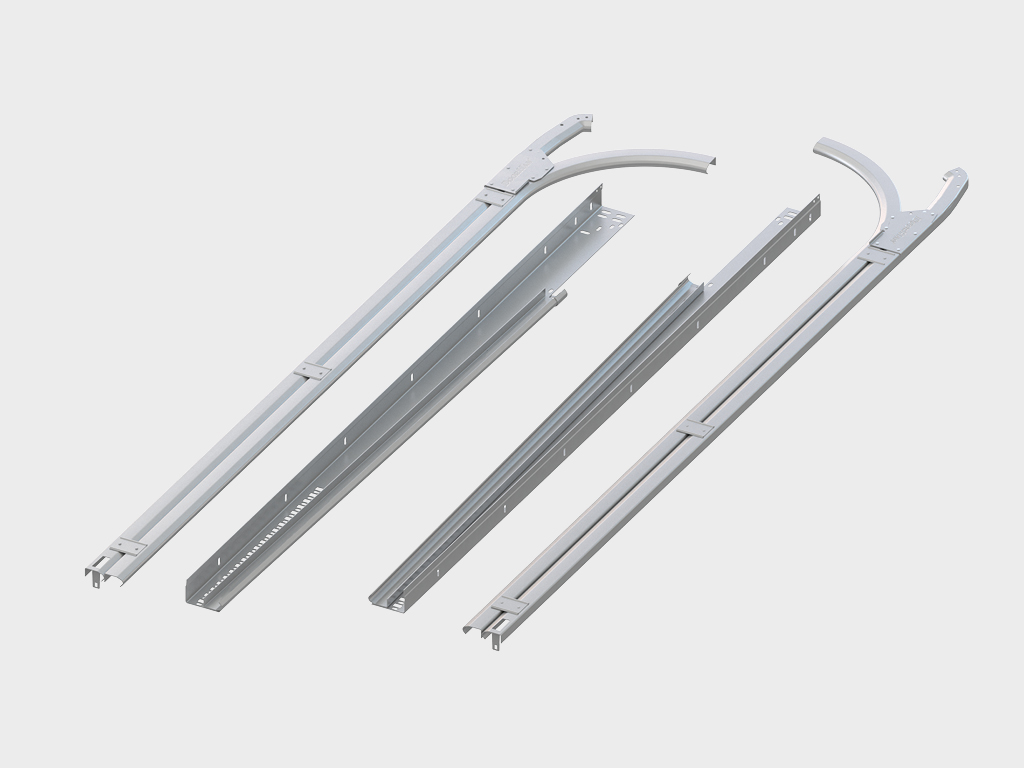

8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль

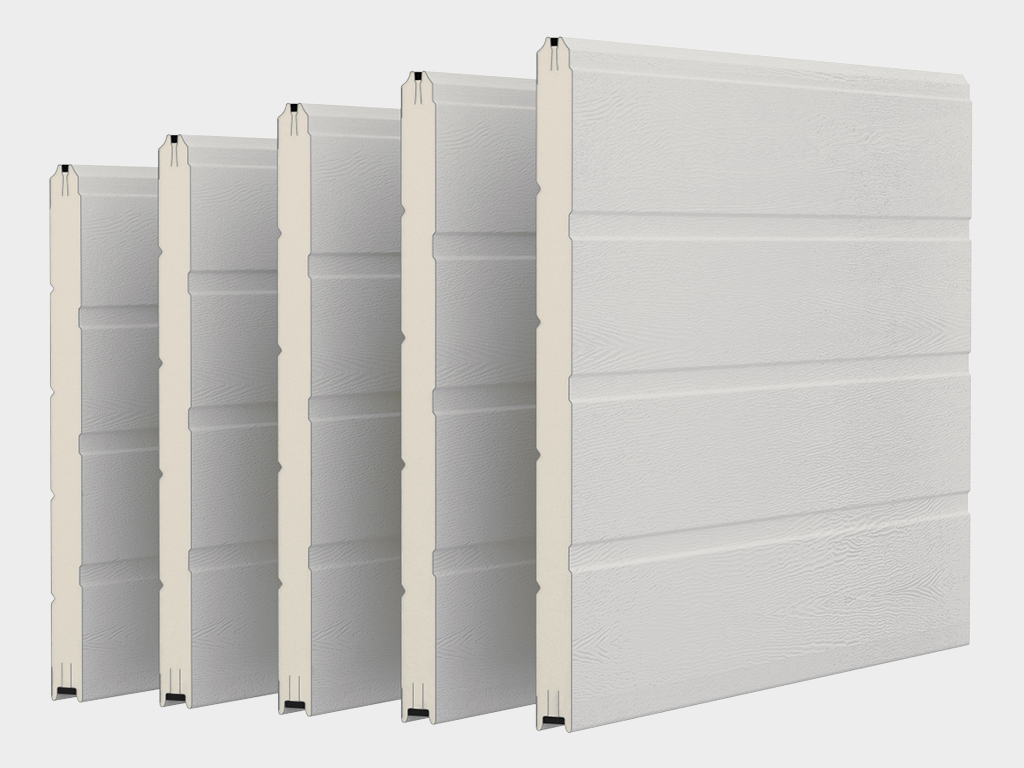

11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку на кронштейне произвольной фиксации
14. Ручка подъёмная

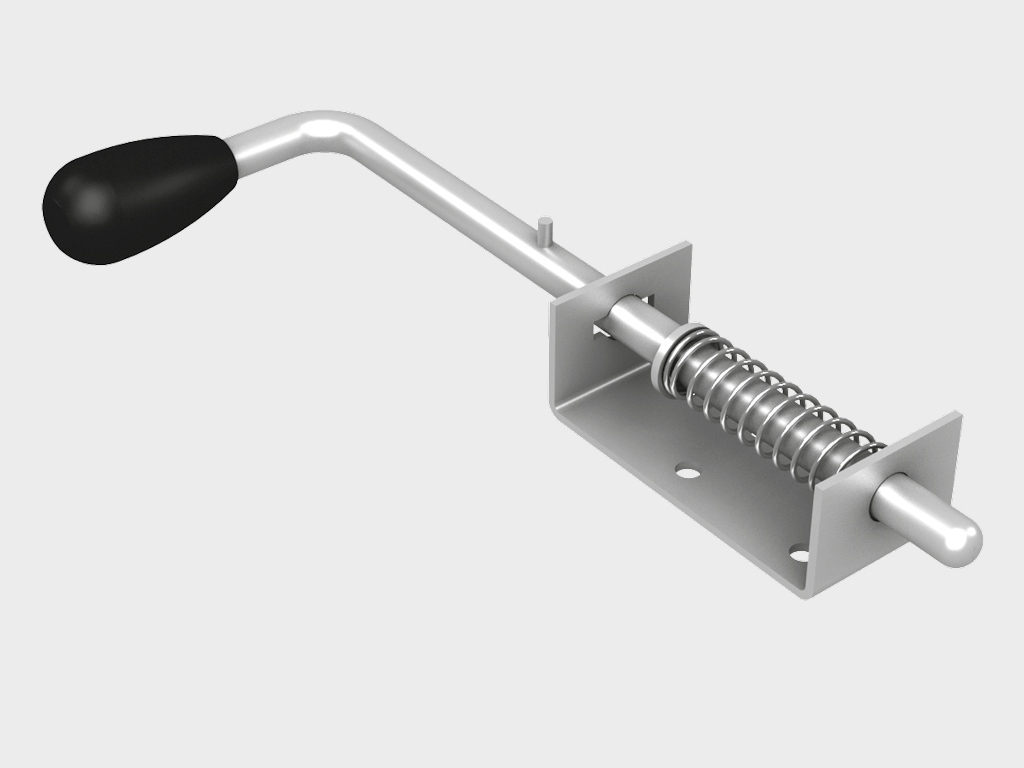

15. Задвижка (опция)
16. Пружины растяжения

Как снять размеры

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).

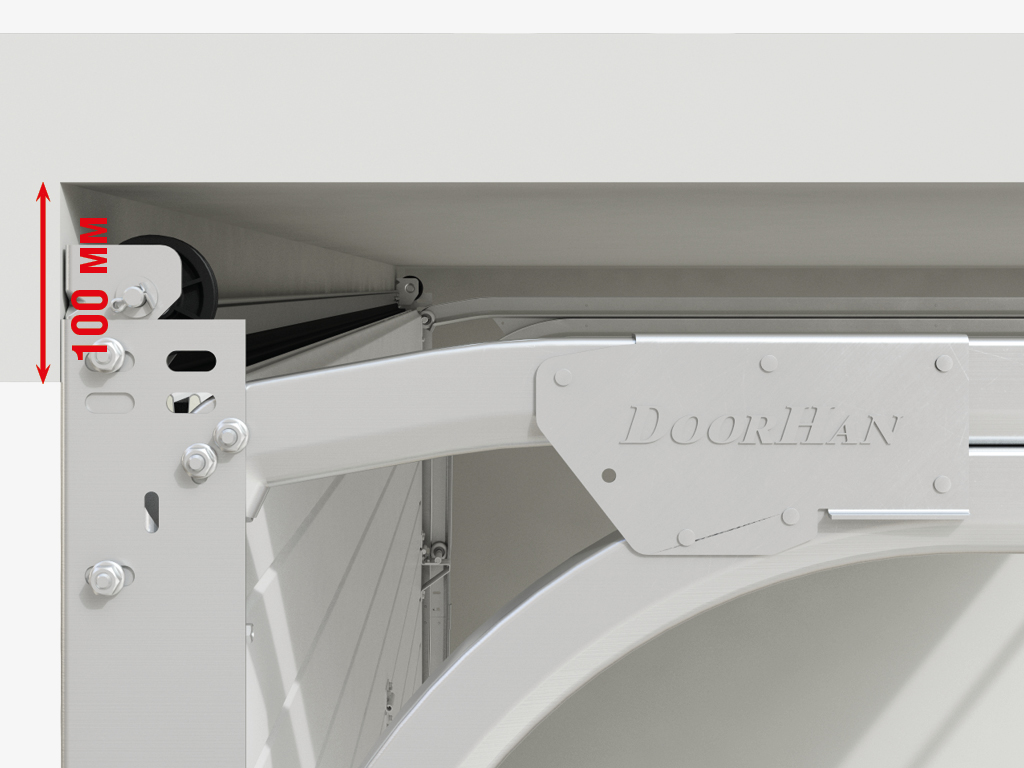

• h — притолока (от верха проёма до потолка), min 100 мм.
• b1 / b2 — левое / правое боковое расстояние (от края проёма до препятствия), min 100 мм.
• L — глубина помещения.

При замере H и B за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проёма не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным; при отсутствии такового требуется дополнительная окантовка либо формирование проёма металлоизделиями.

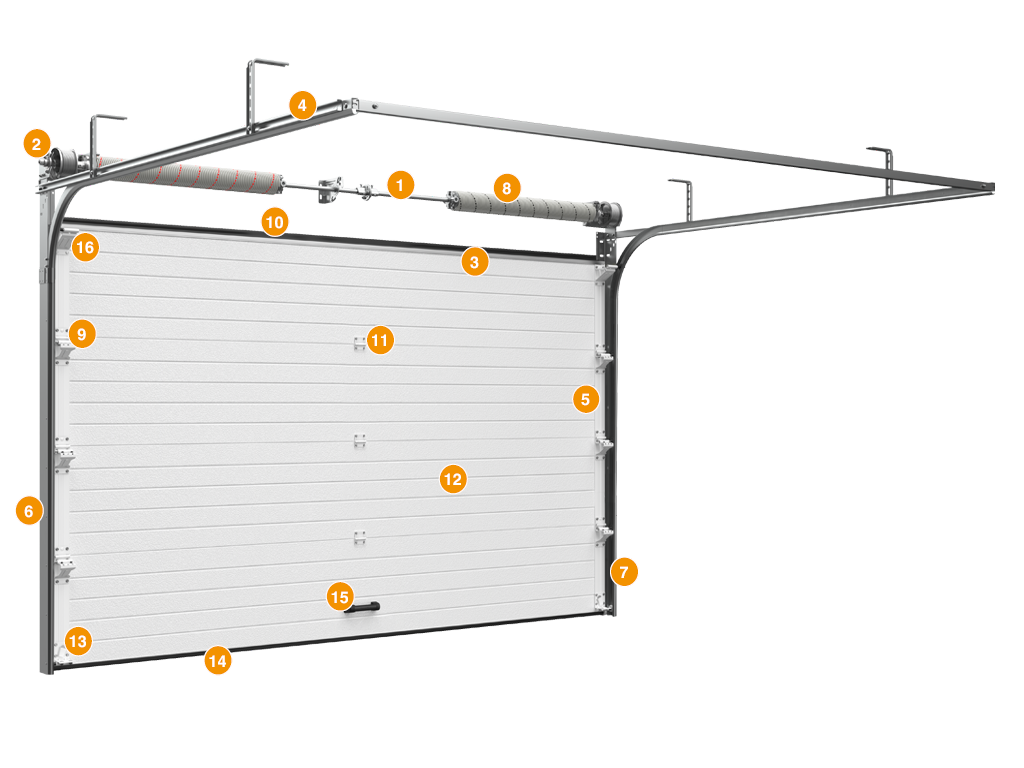

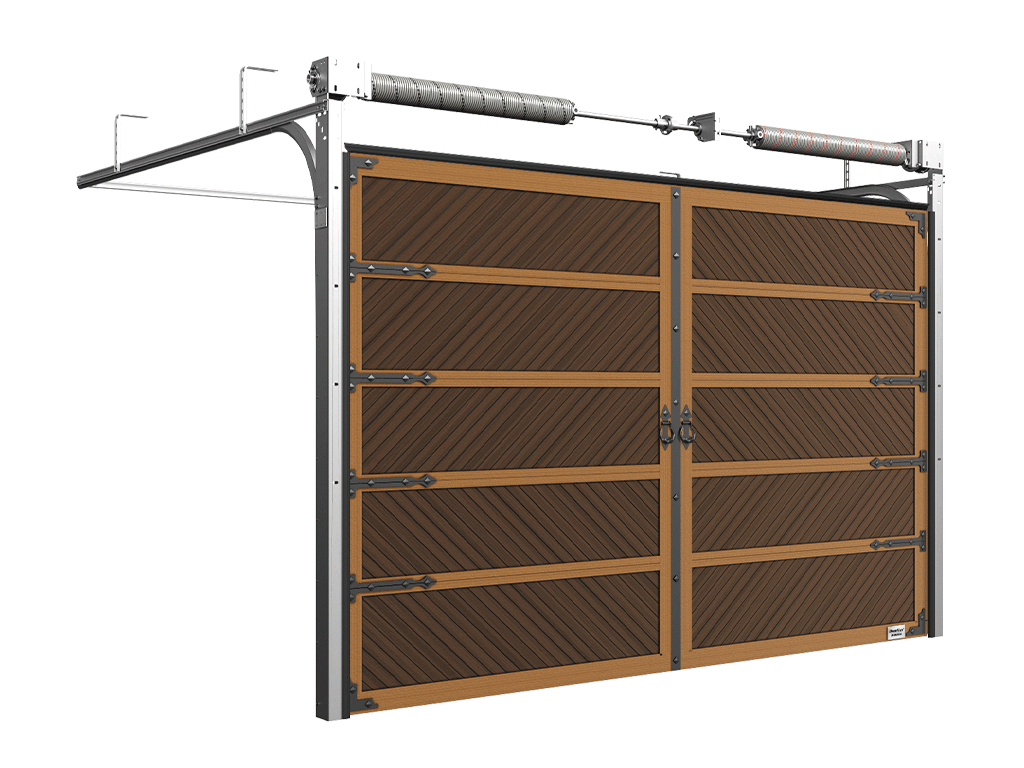

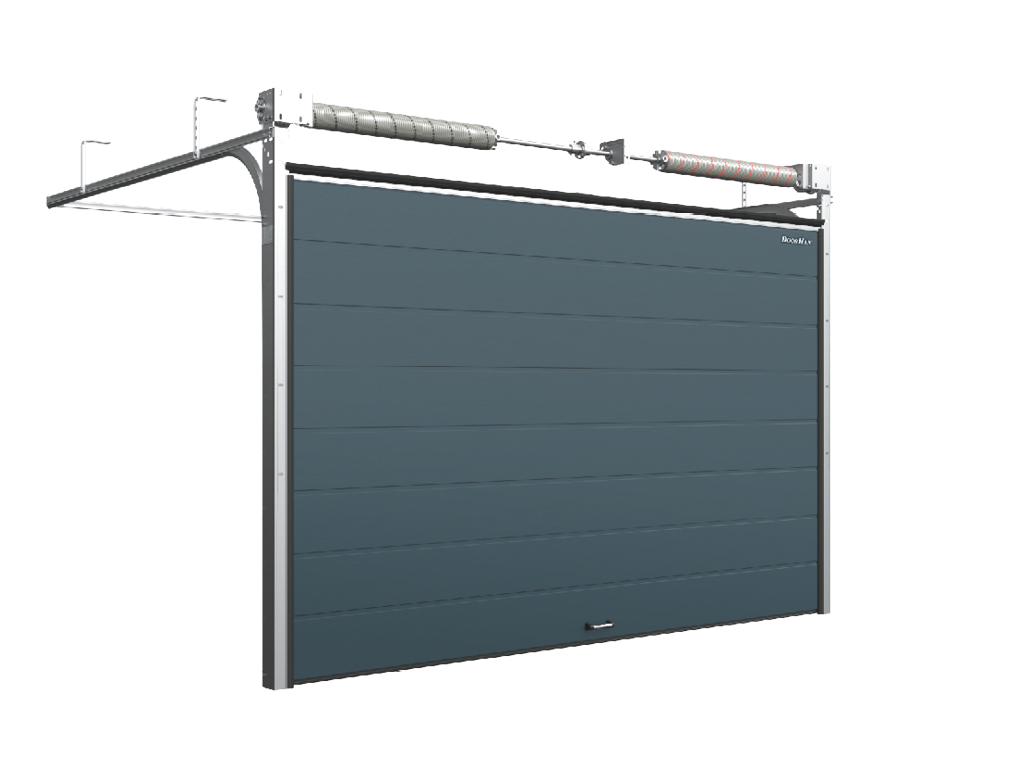

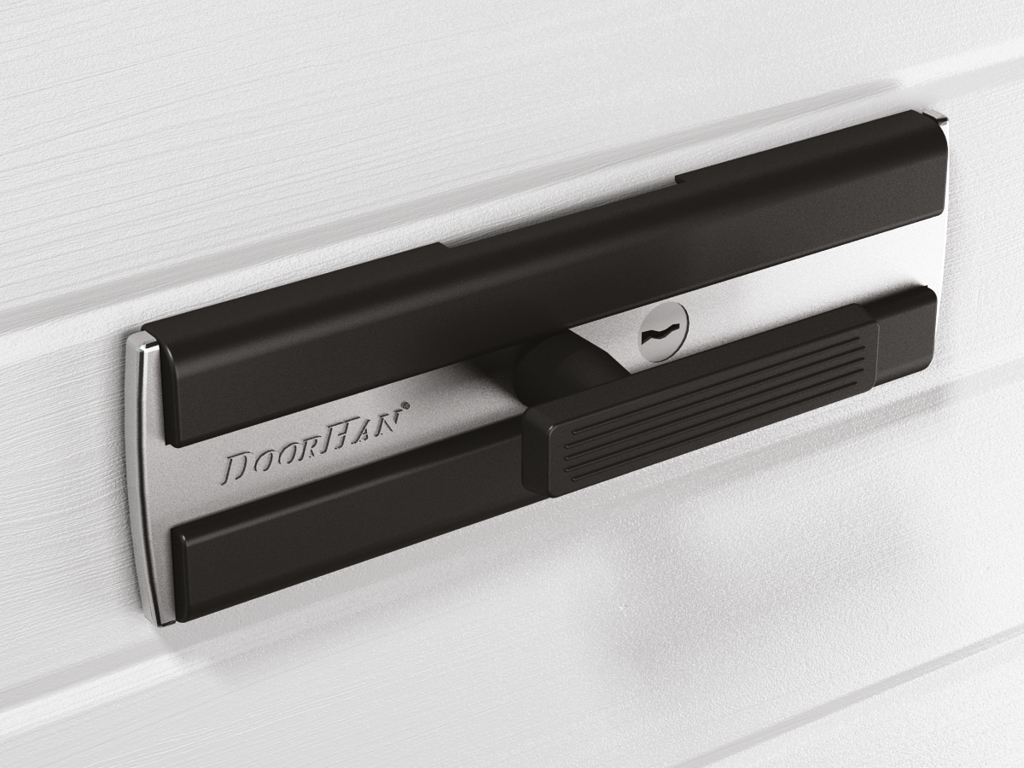

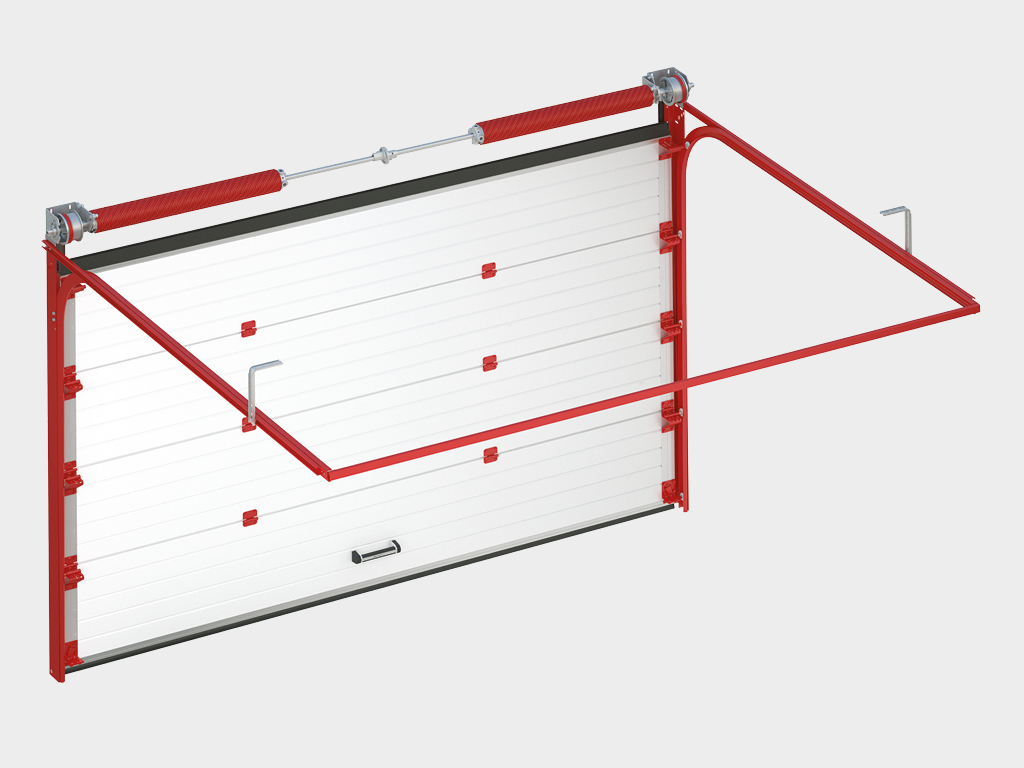

Конструкция RSD02 Premium:

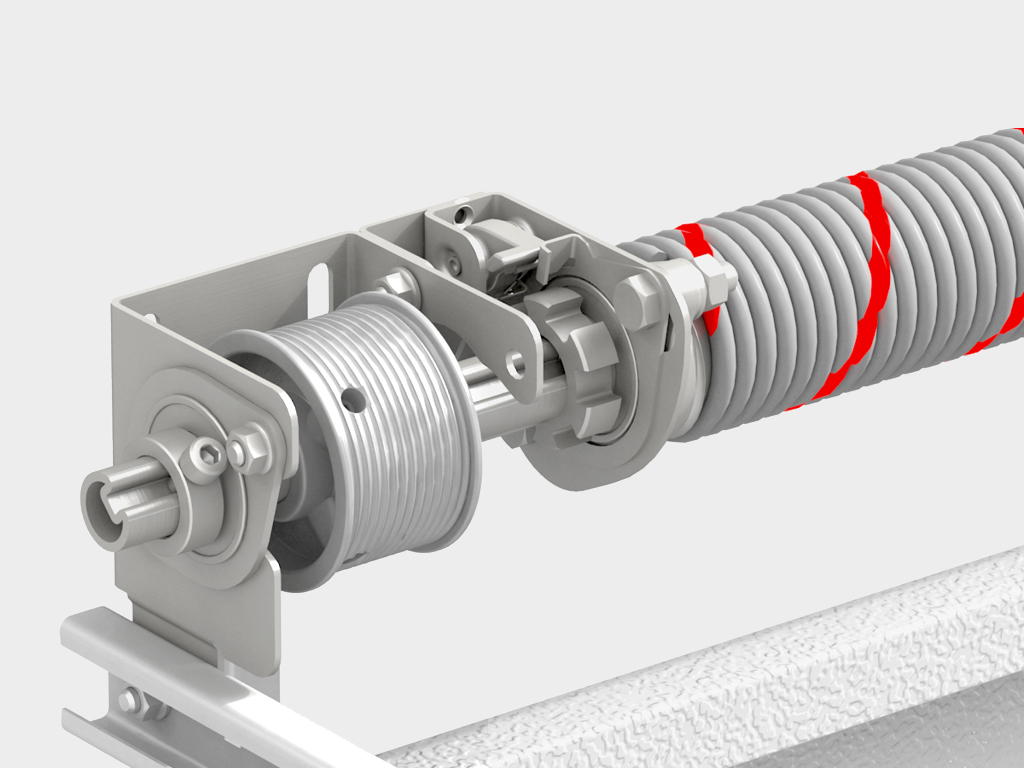

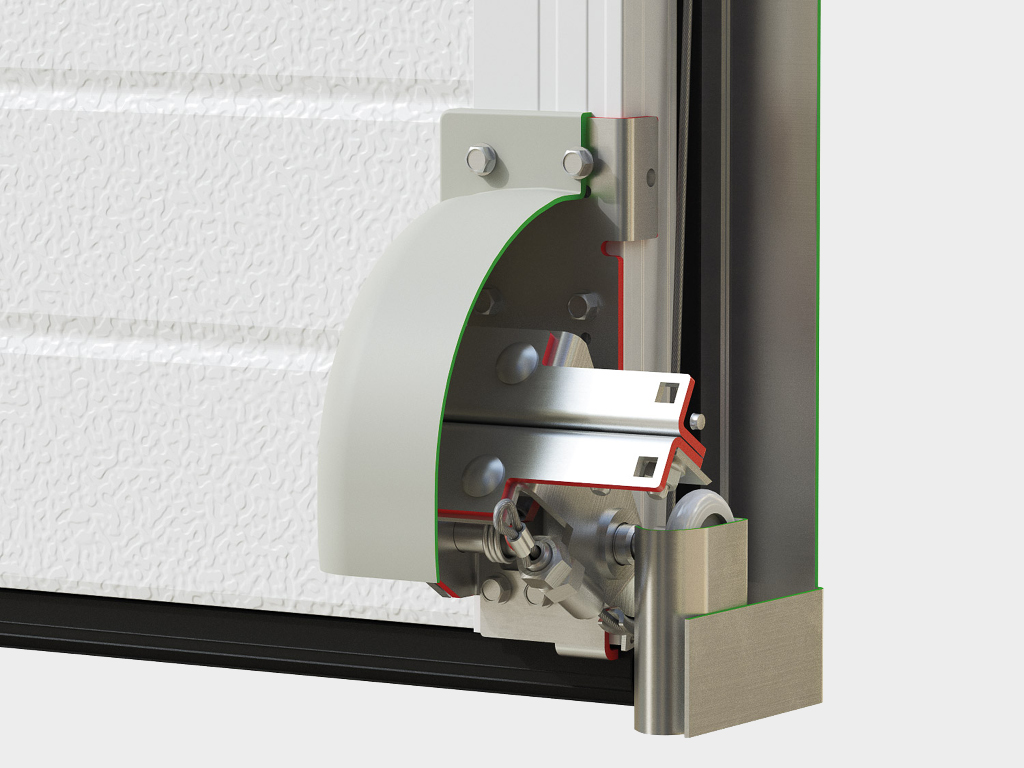

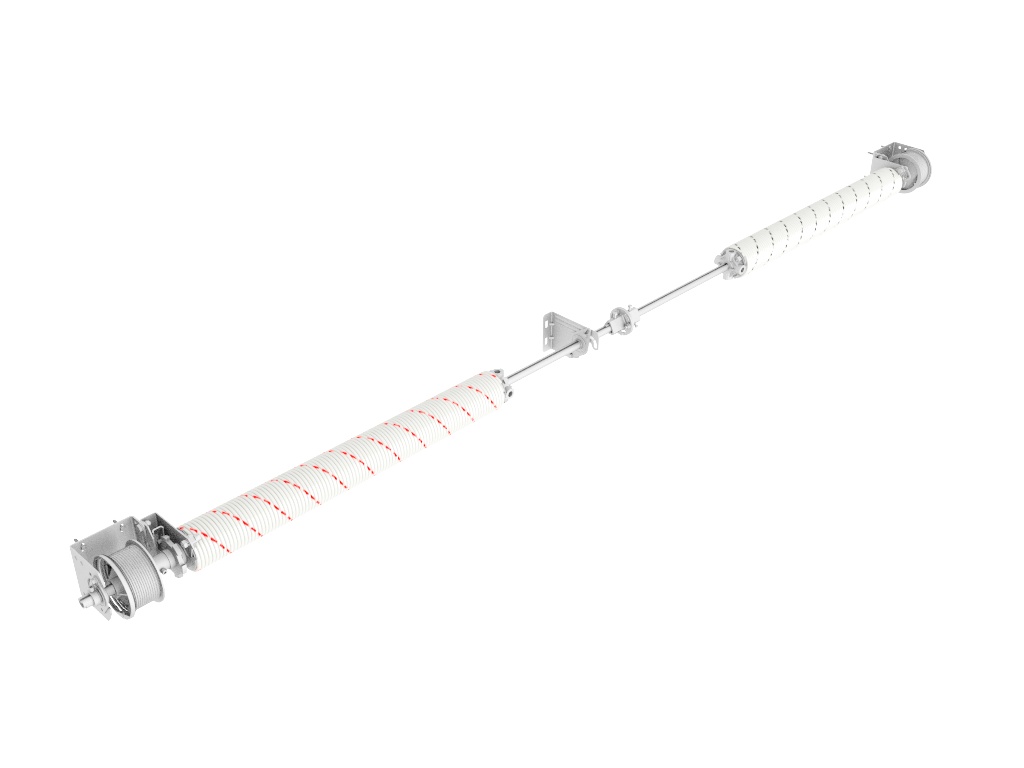

1. Система уравновешивания полотна — пружинно-торсионный механизм с устройством защиты от разрыва пружины
2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля
12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Ручка
16. Верхняя опора с роликодержателем и роликом

Как снять размеры

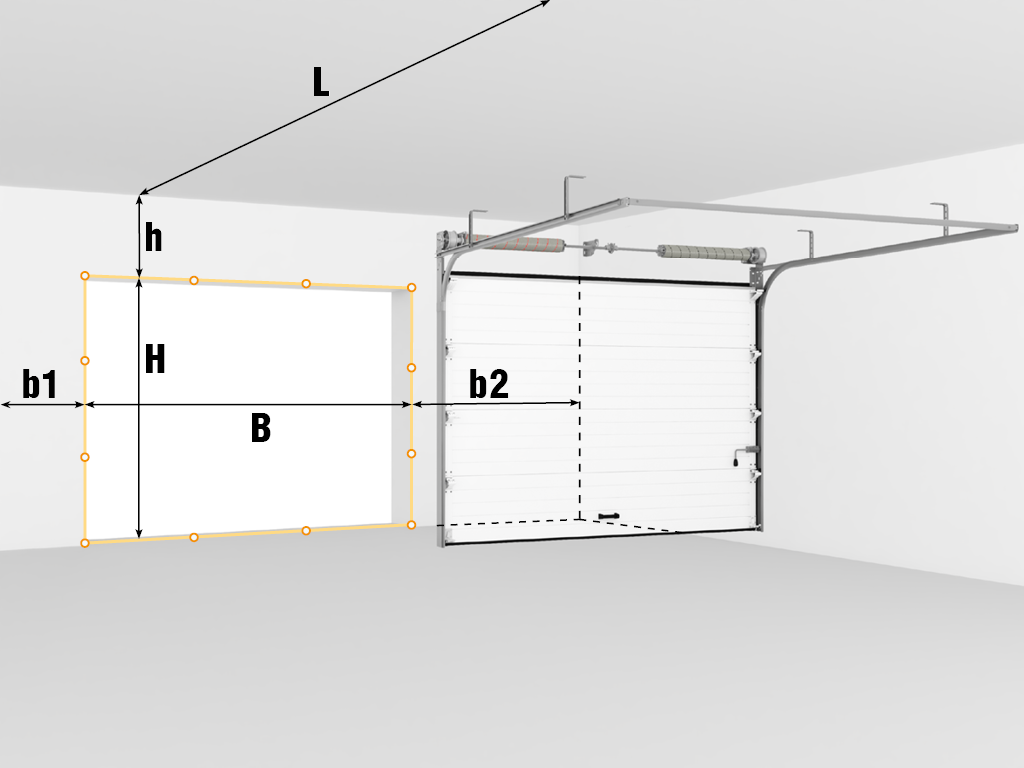

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).
• h — притолока (от верха проёма до потолка), min 150 мм.

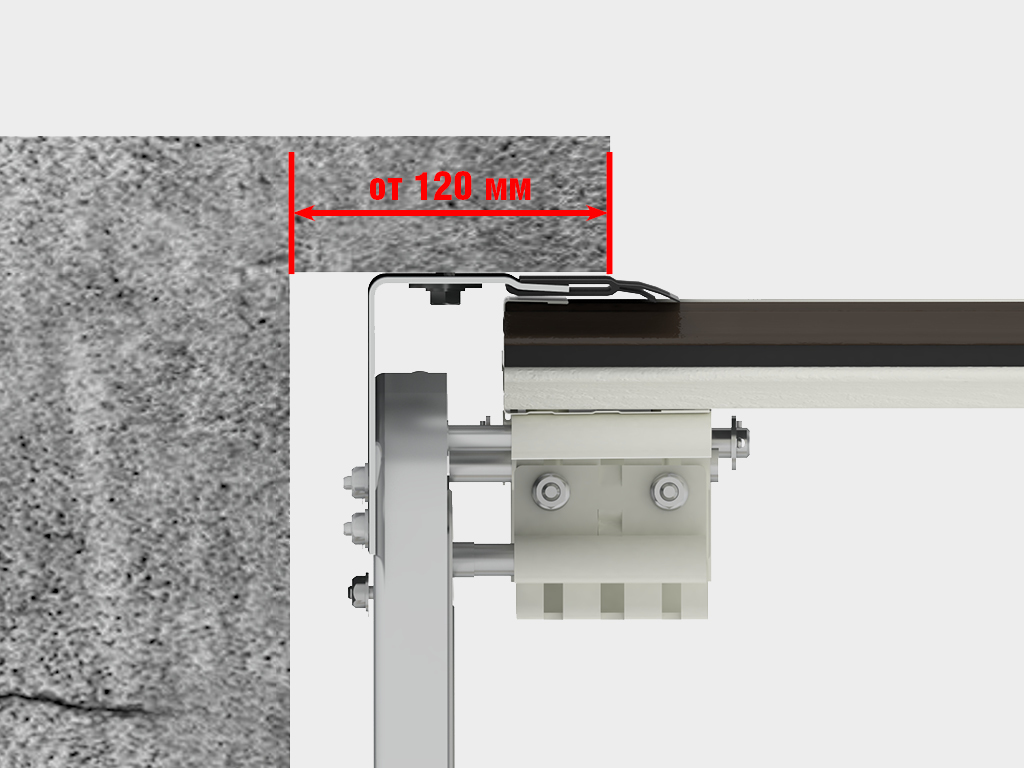

• b1 / b2 — левое / правое боковое расстояние, min 120 мм.
• L — глубина помещения.

При замере H и B — наибольшая величина. При замере h, b1, b2 и L — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проёма не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости. Основание под установку системы направляющих должно быть монолитным и прочным; при отсутствии такового требуется дополнительная окантовка либо формирование проёма металлоизделиями.

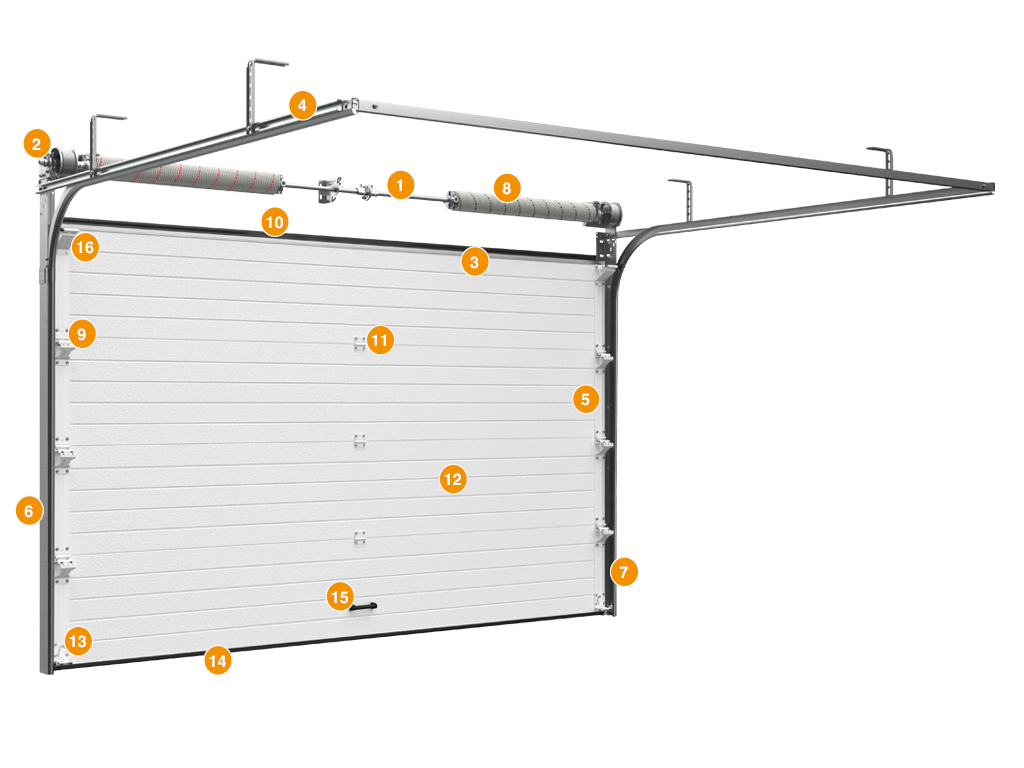

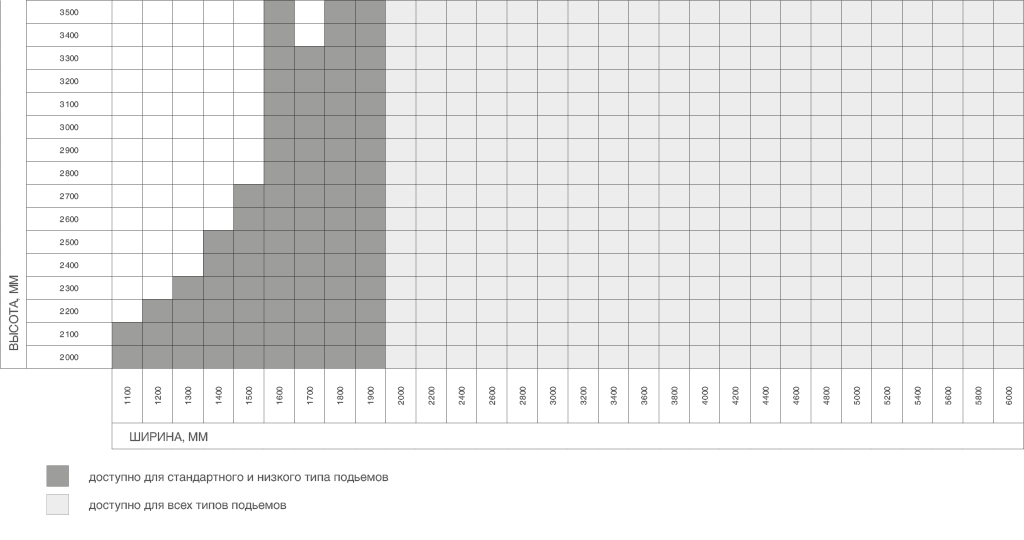

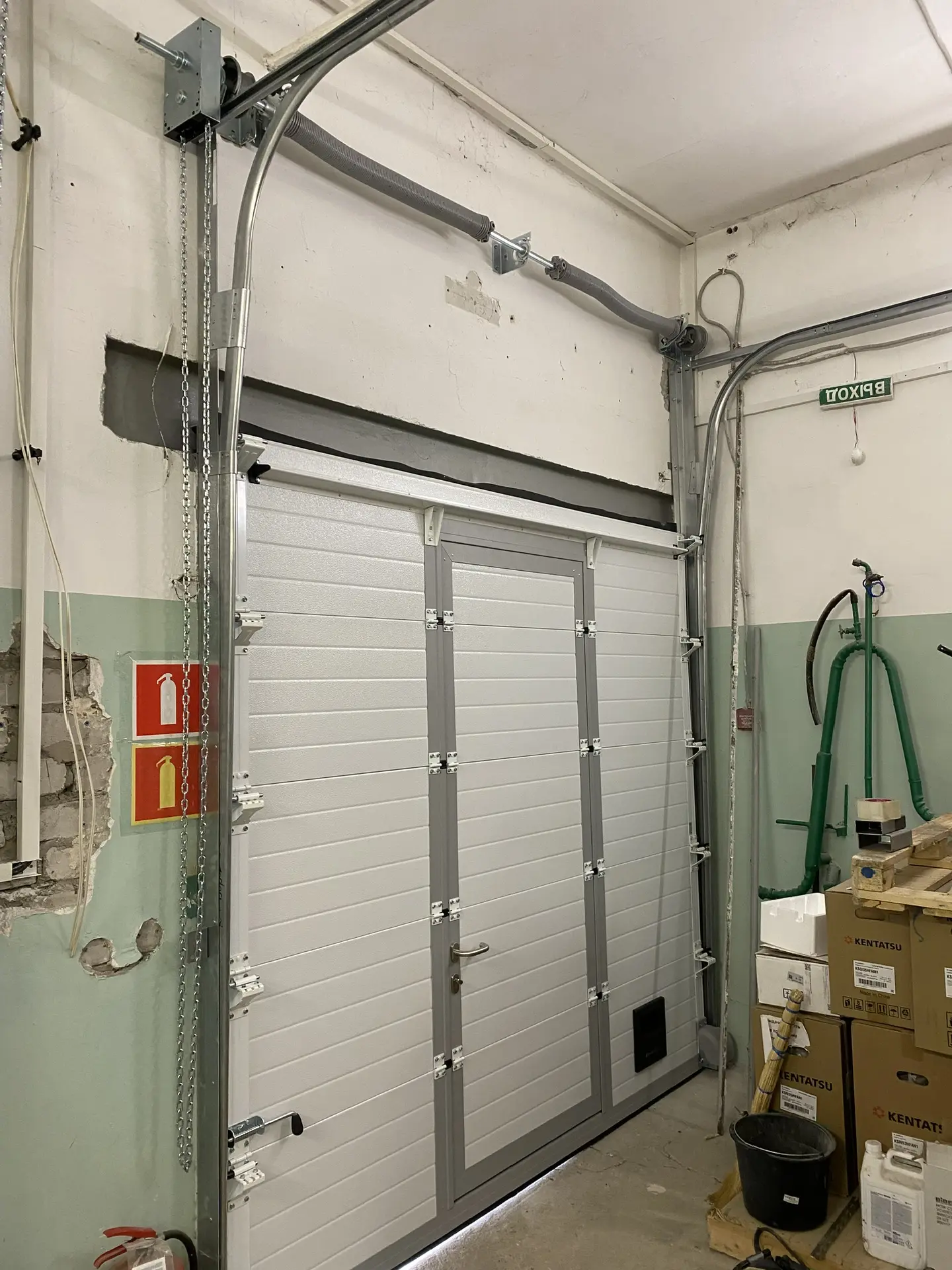

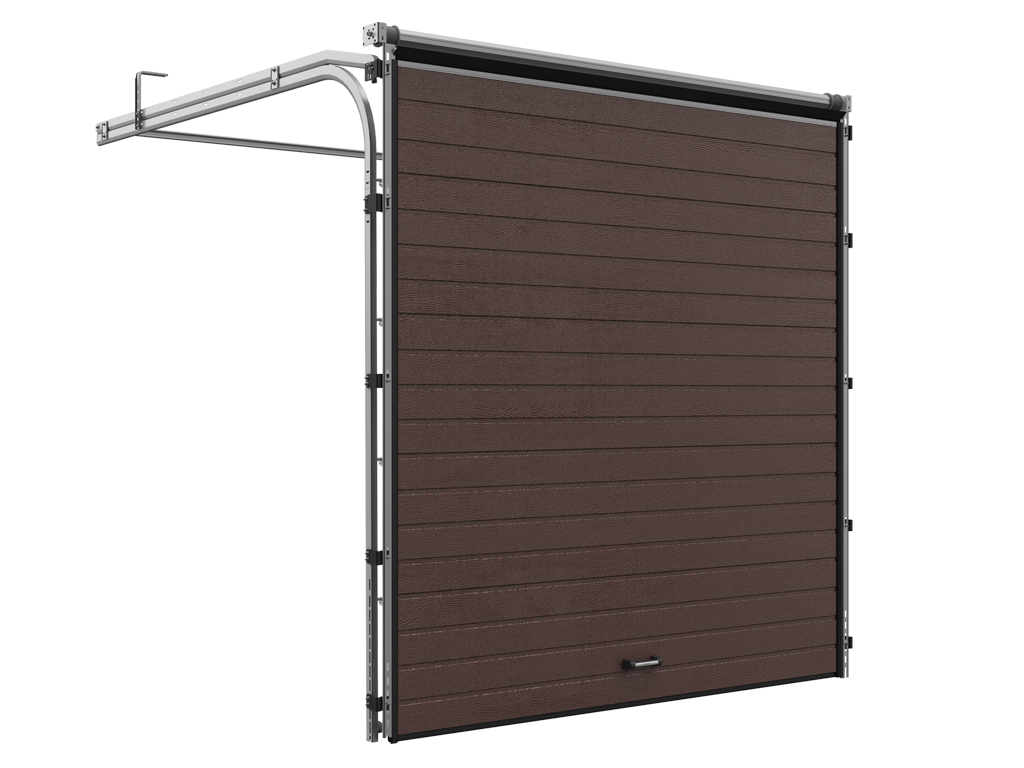

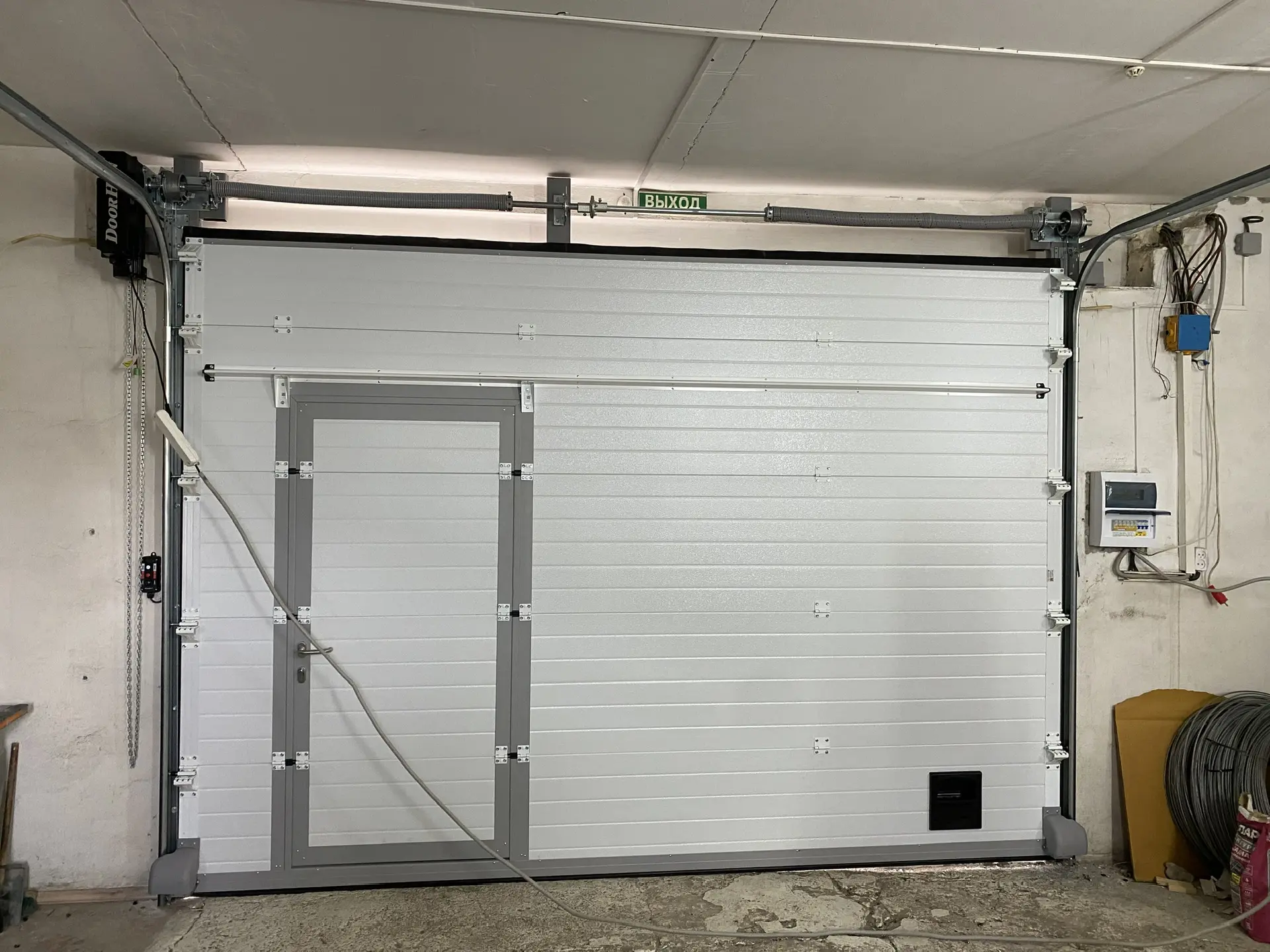

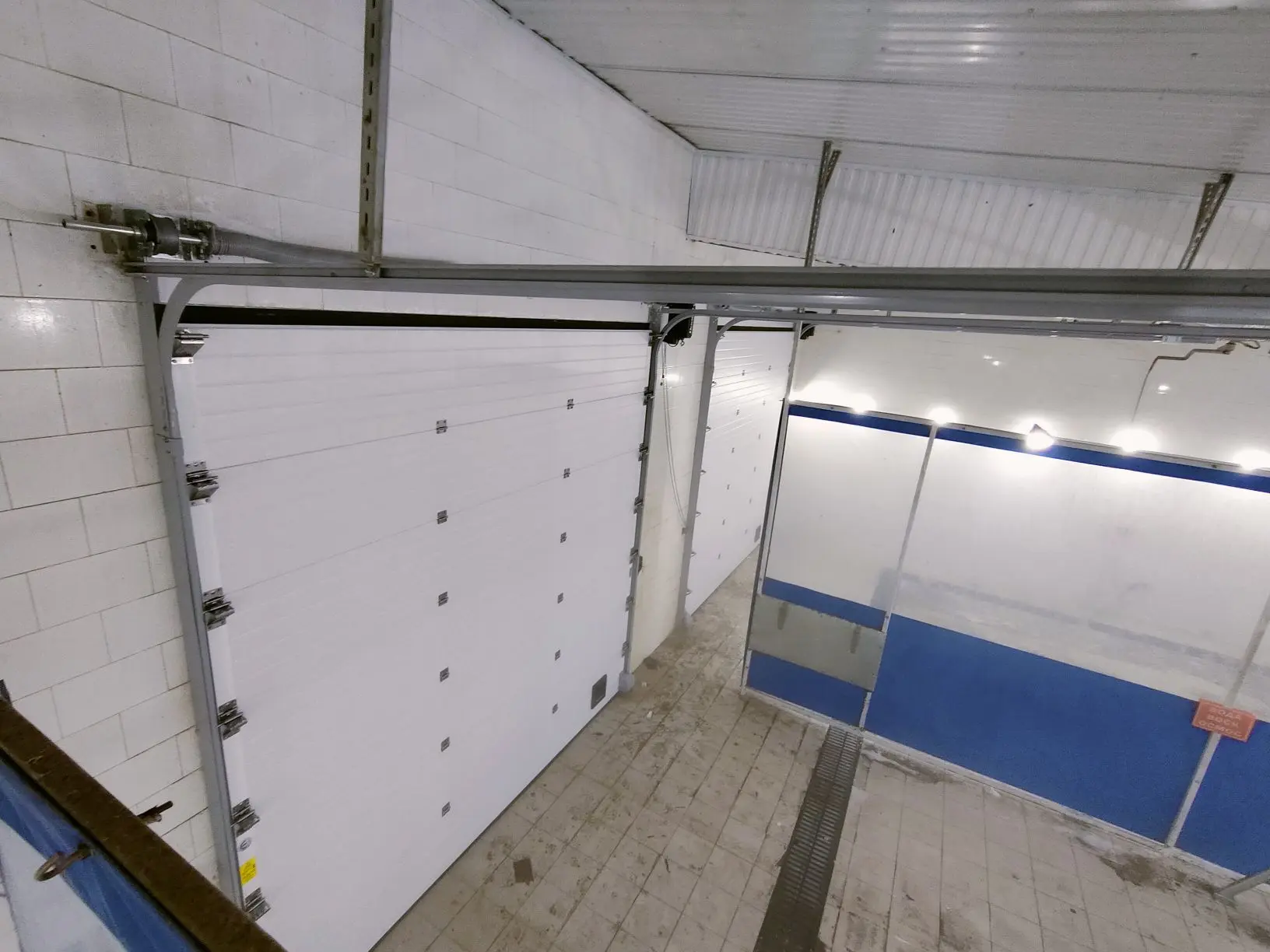

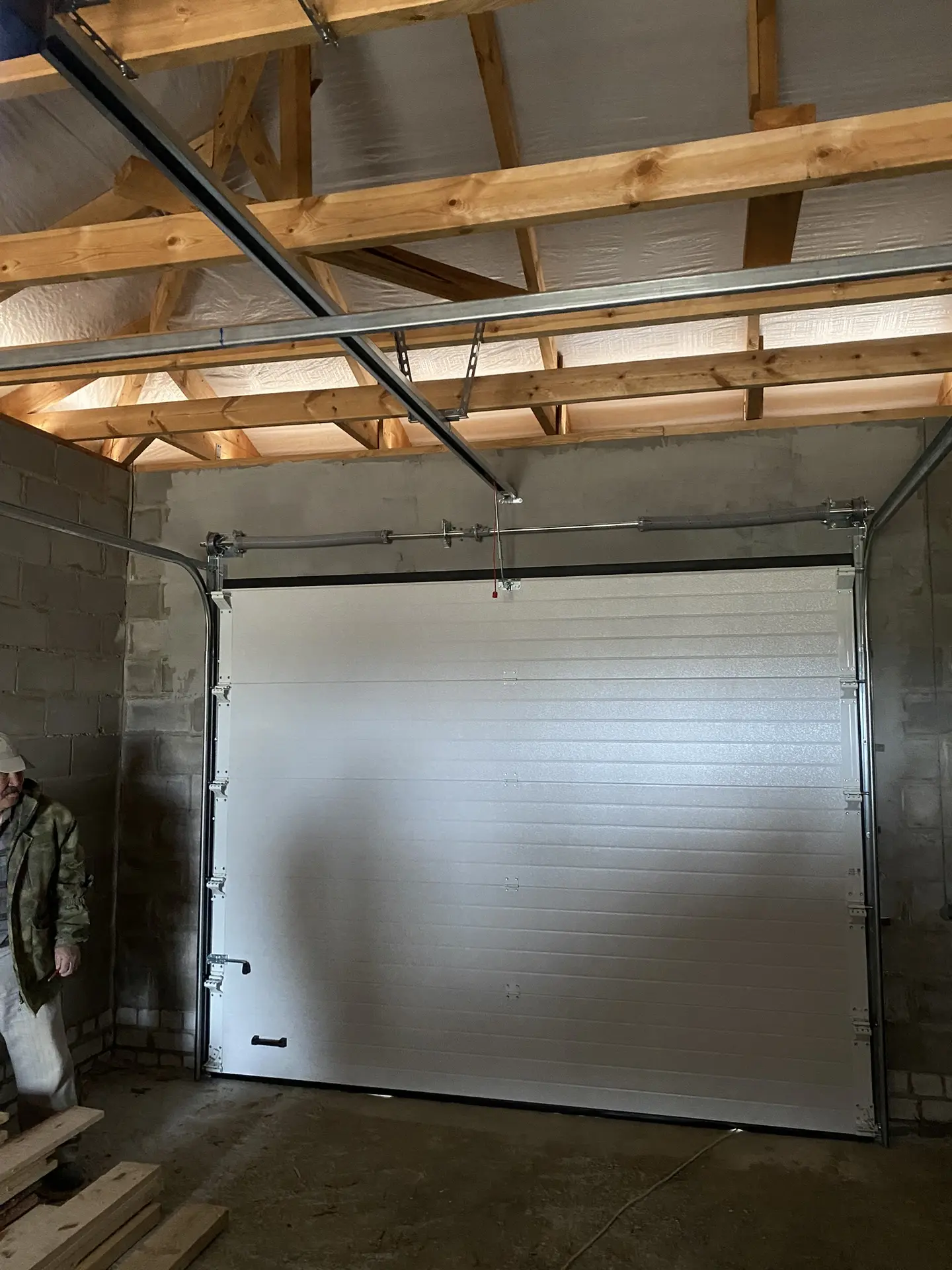

Конструкция RSD02:

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм (устройство защиты от разрыва пружины — опция)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля

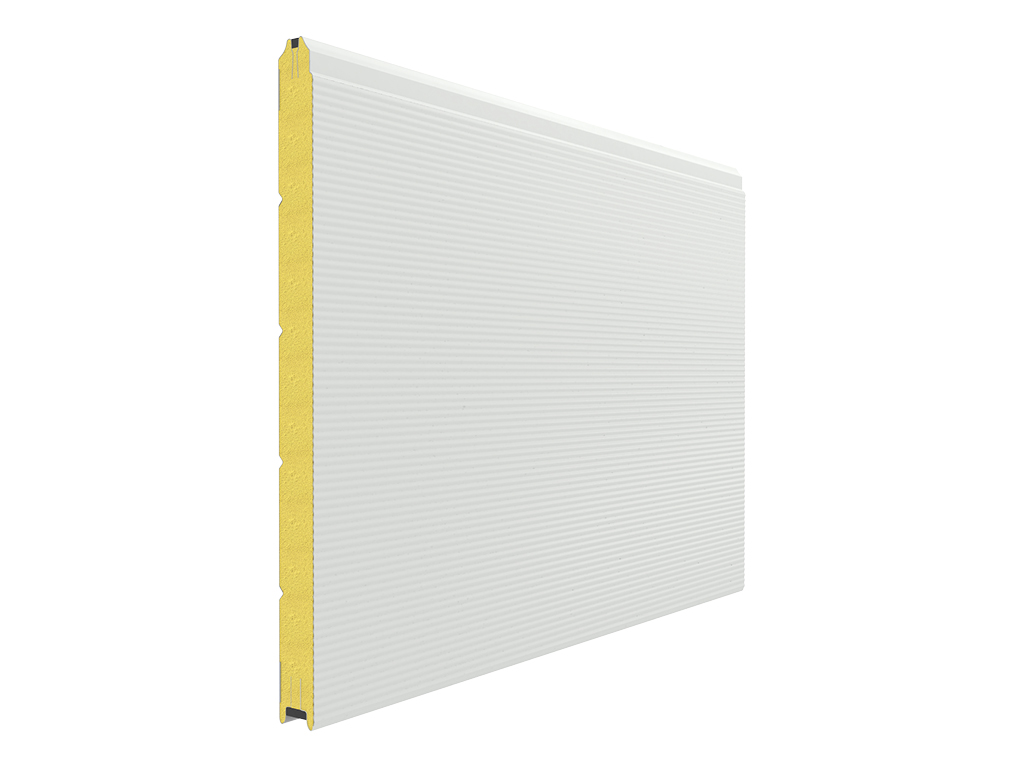

12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Ручка
16. Верхняя опора с роликодержателем и роликом

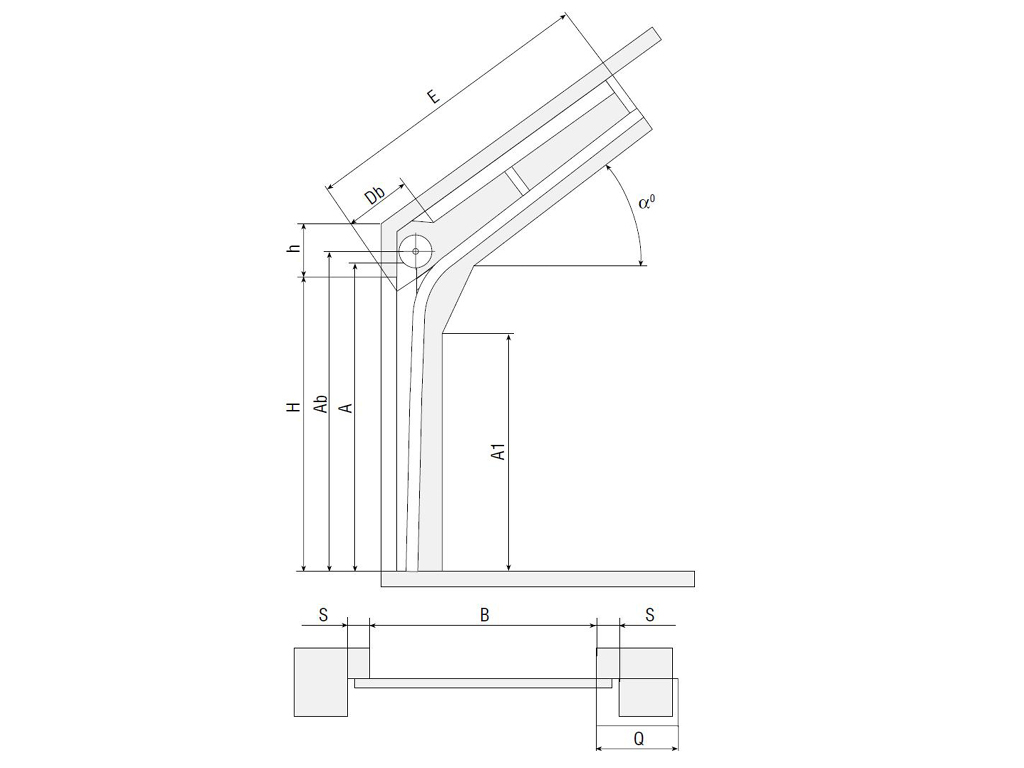

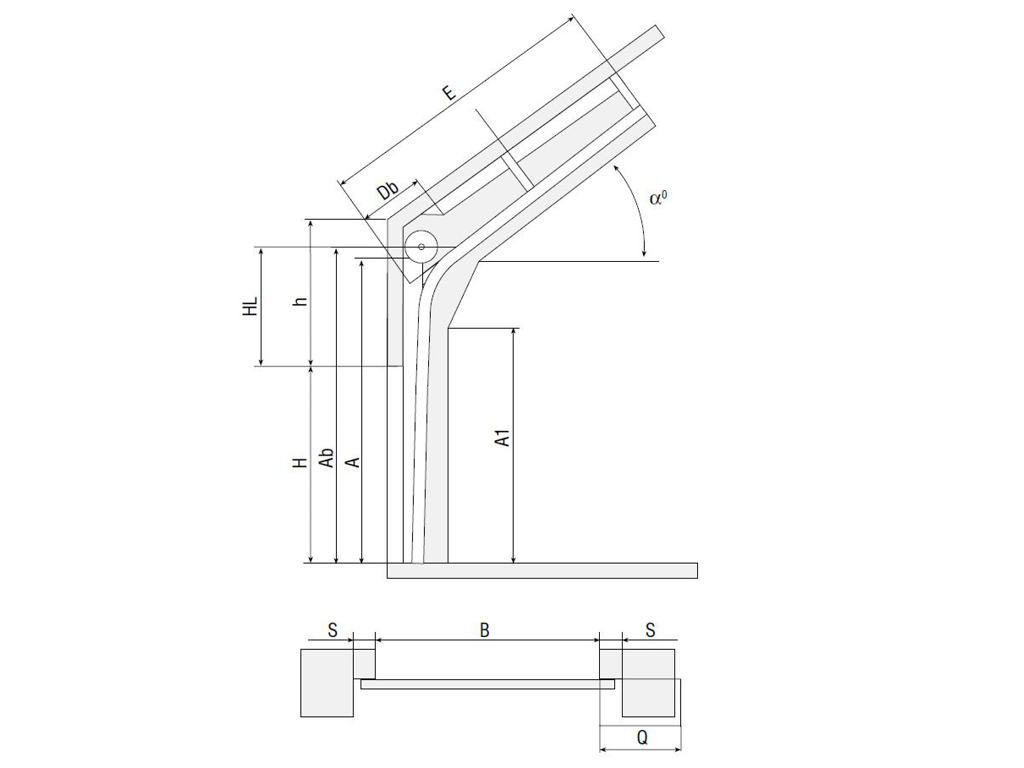

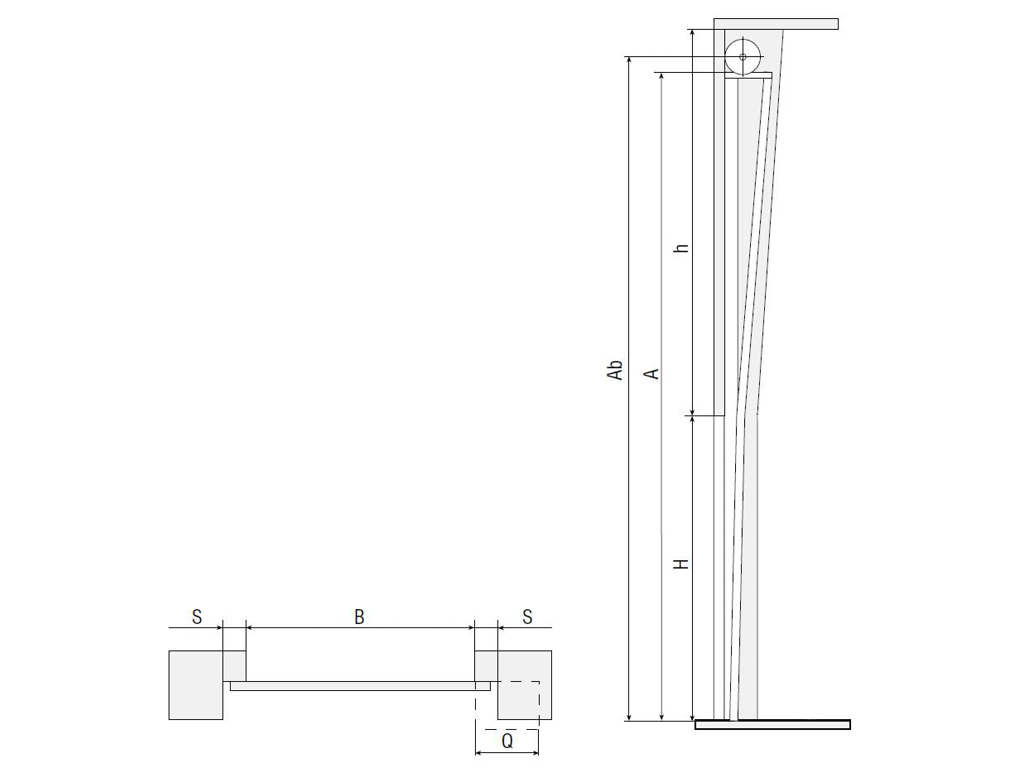

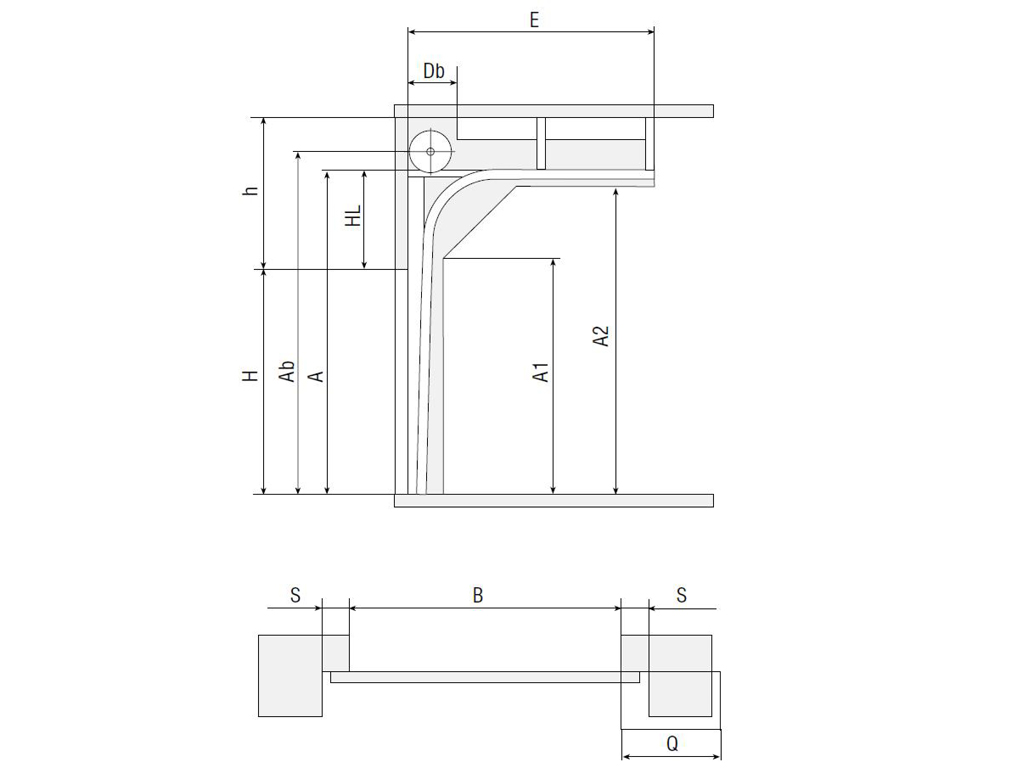

Как снять размеры

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).
• h — притолока (от верха проёма до потолка), min 150 мм.
• b1 / b2 — левое / правое боковое расстояние, min 120 мм.
• L — глубина помещения.

При замере H и B — наибольшая величина. При замере h, b1, b2 и L — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проёма не должен превышать 10 мм. Основание под установку системы направляющих должно быть монолитным и прочным; при отсутствии такового требуется дополнительная окантовка либо формирование проёма металлоизделиями.

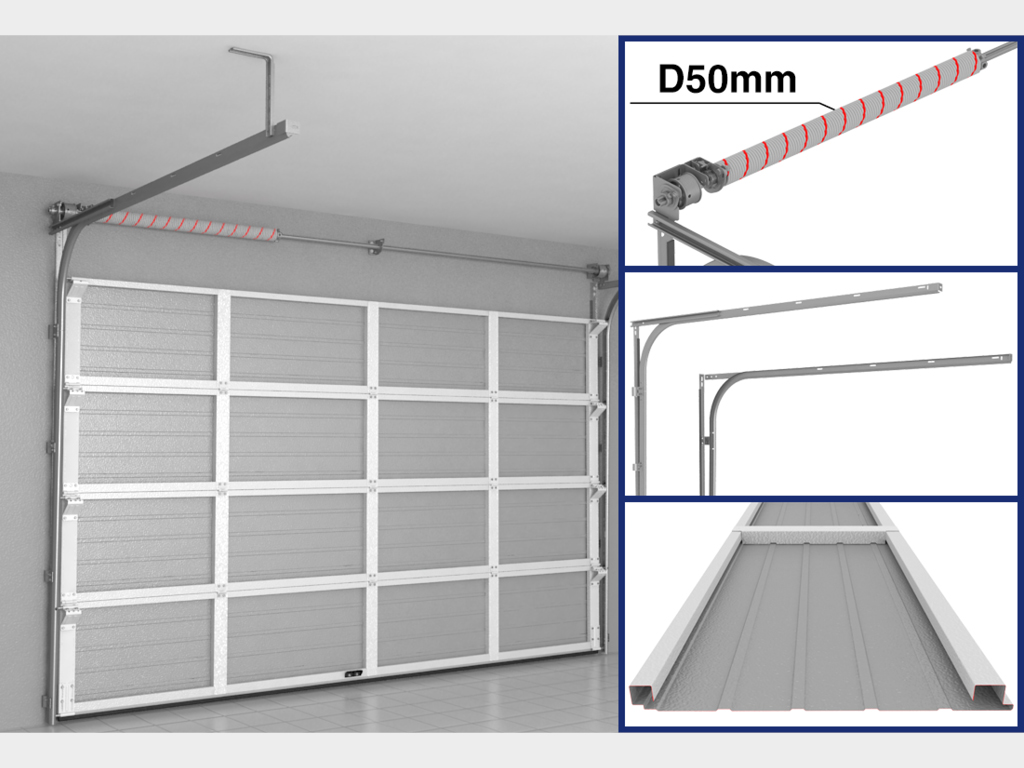

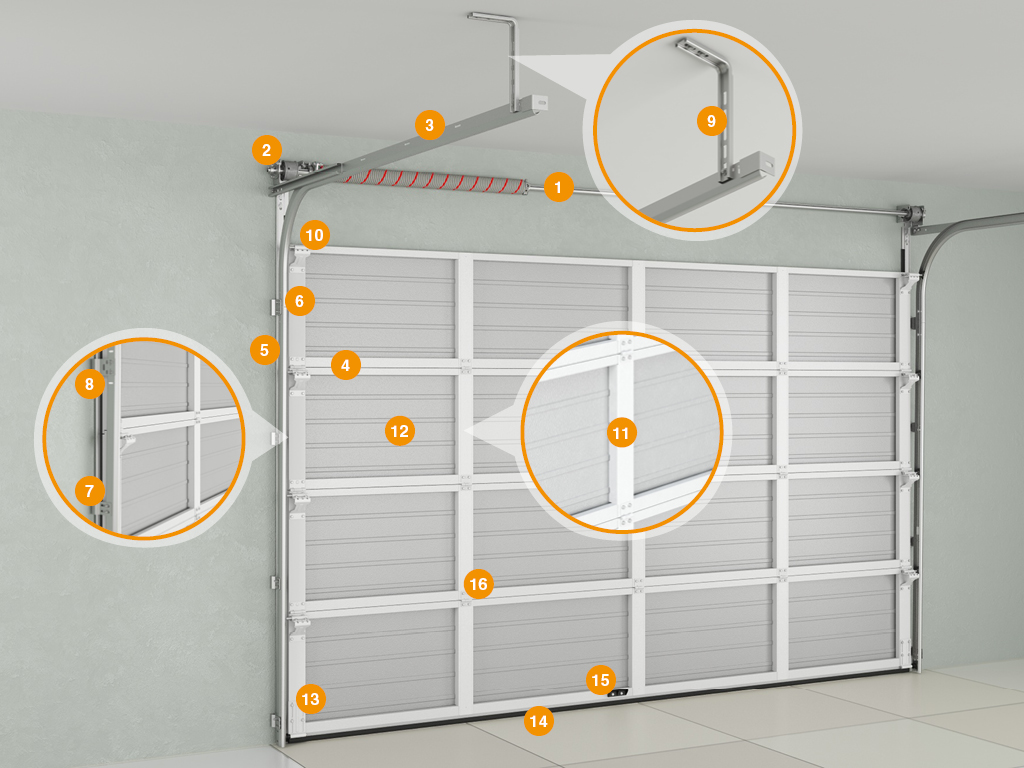

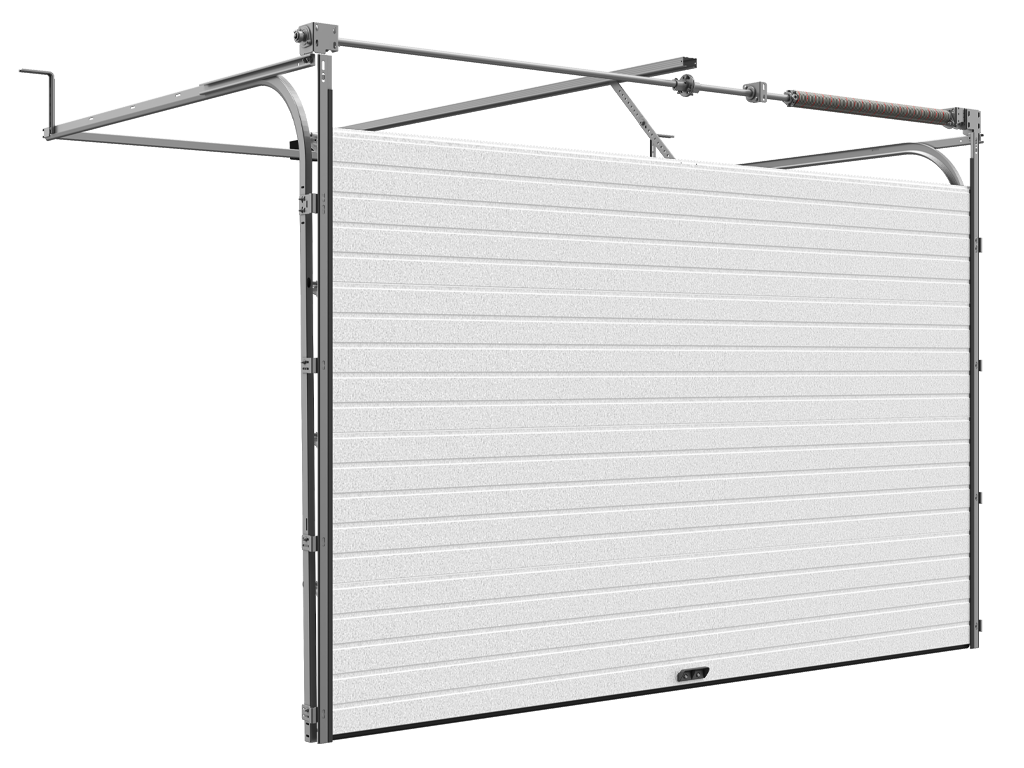

Конструкция RSD02-SLP:

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8. Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели

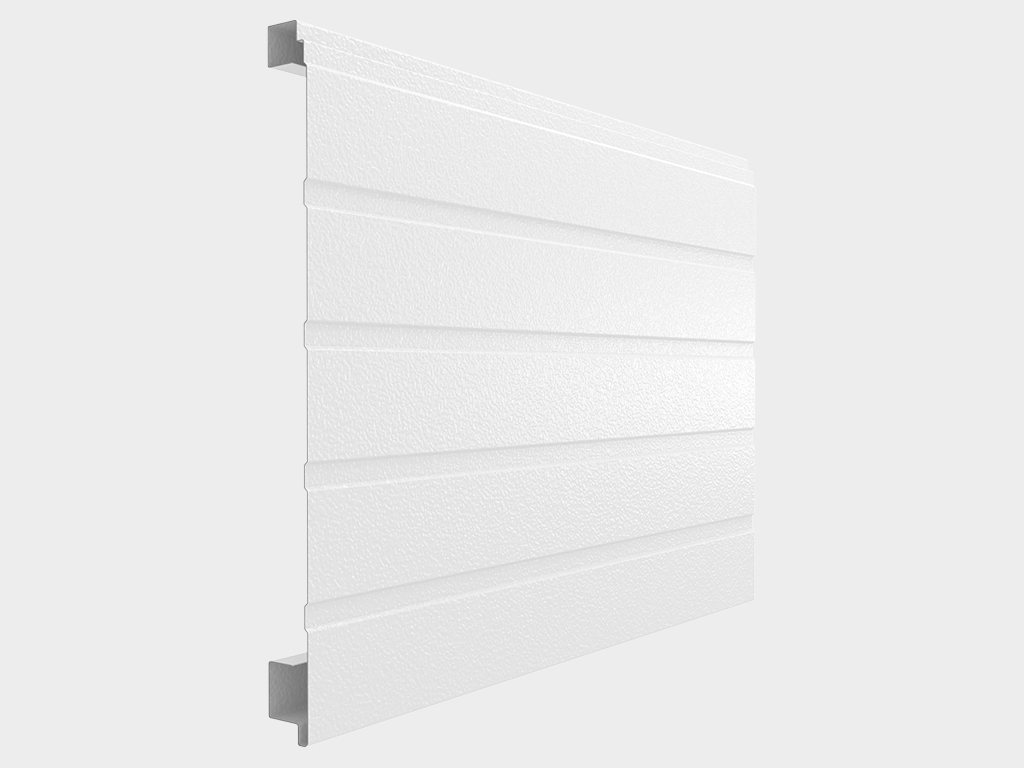

12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля

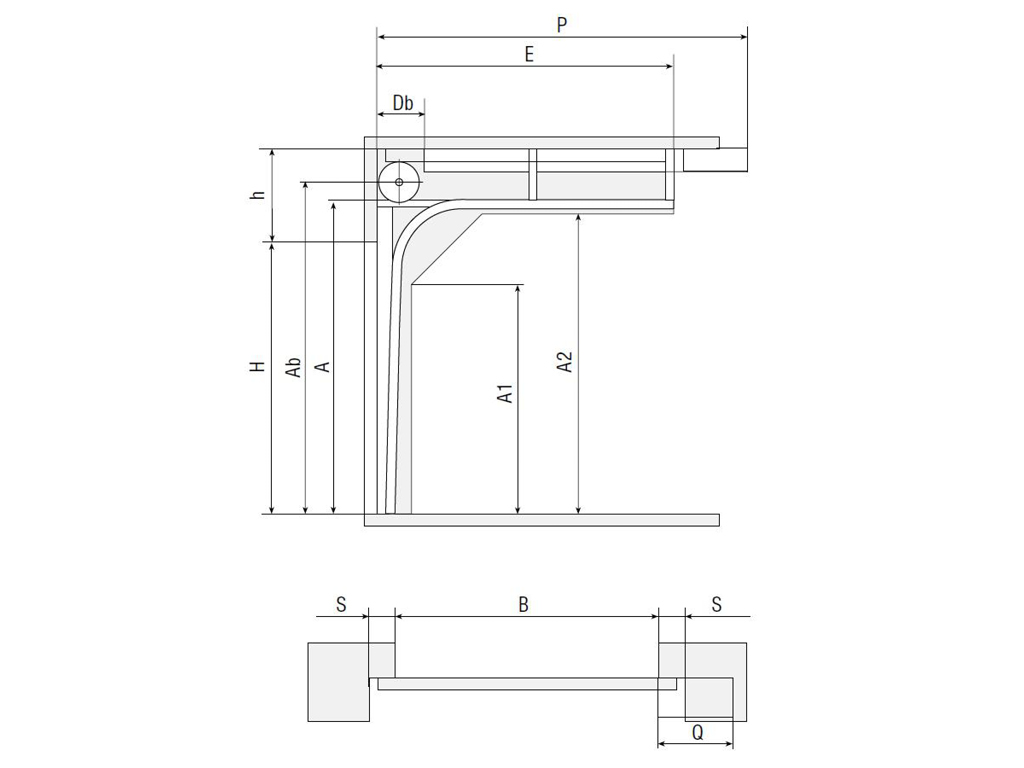

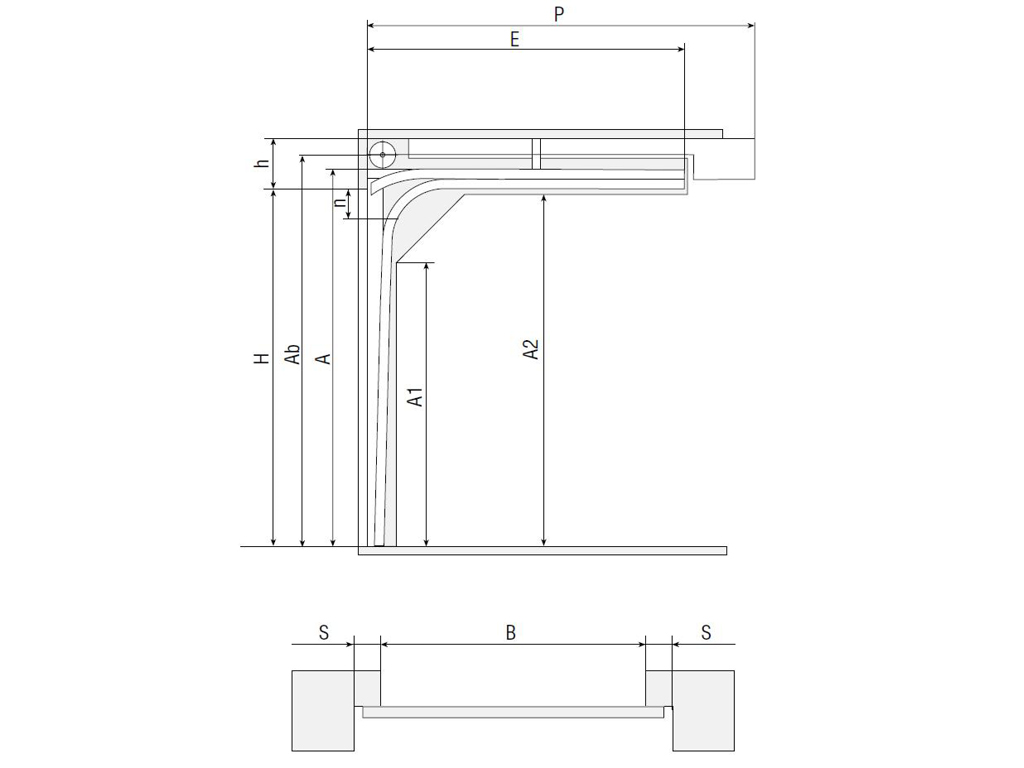

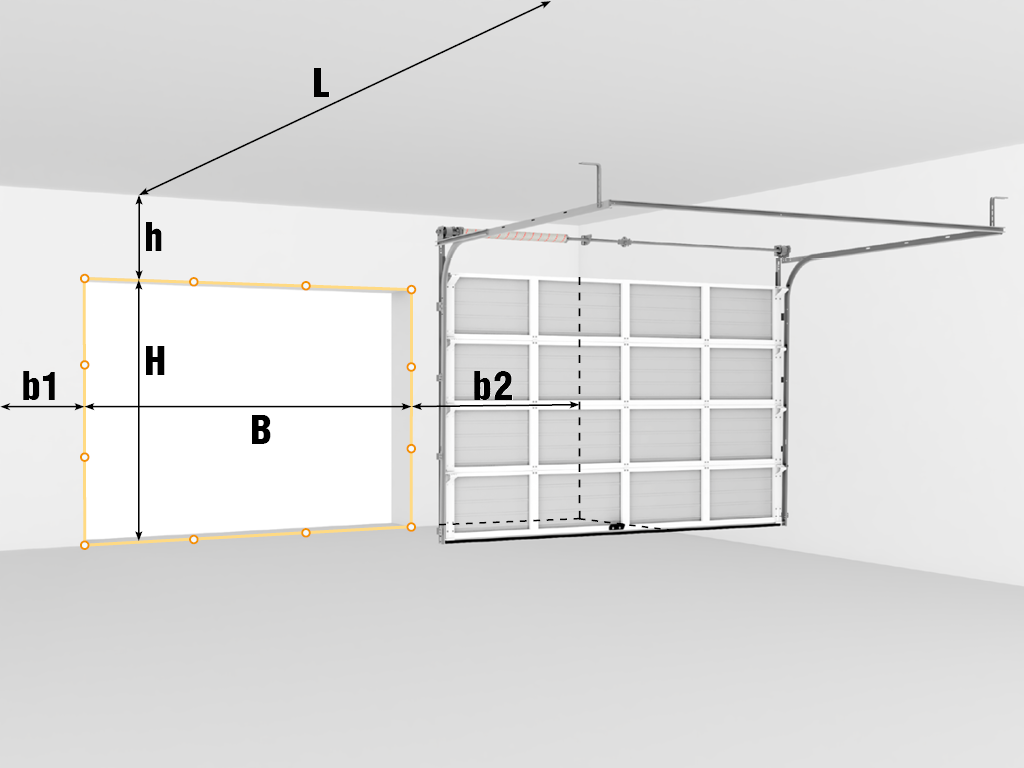

Как снять размеры

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам.

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).

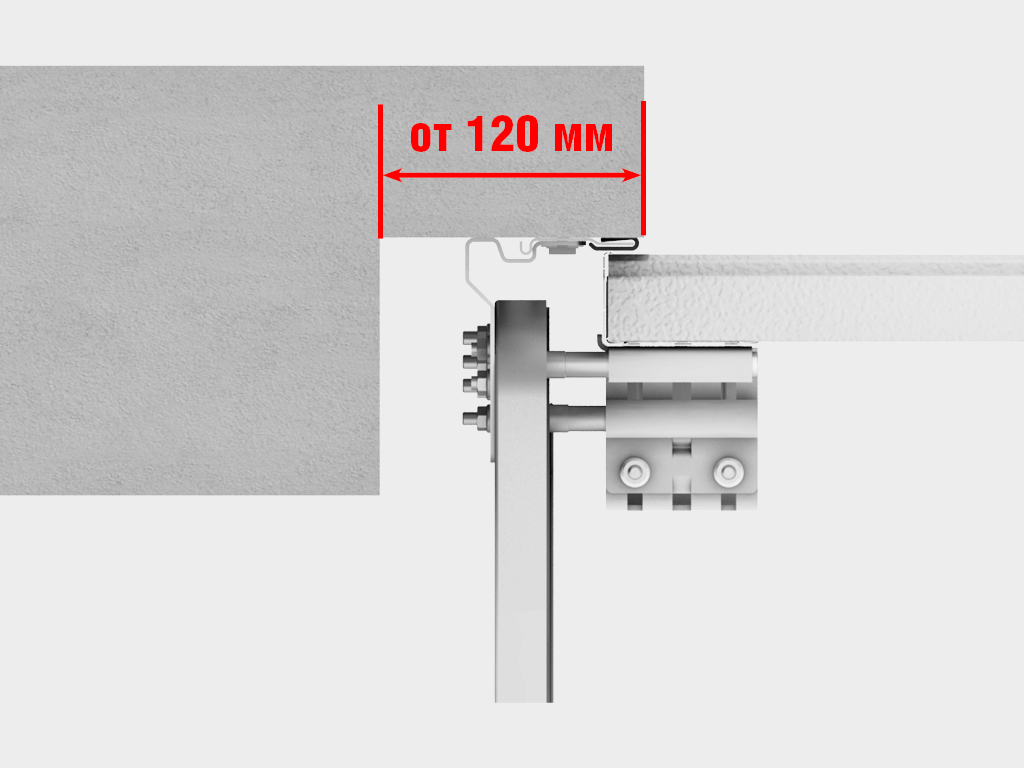

• h — притолока (от верха проёма до потолка), min 210 мм.
• b1 / b2 — левое / правое боковое расстояние, min 120 мм.
• L — глубина помещения.

При замере H и B — наибольшая величина. При замере h, b1, b2 и L — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проёма не должен превышать 10 мм. Основание под установку системы направляющих должно быть монолитным и прочным.

Как снять размеры

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).

• H — высота проёма (от пола до верха проёма).
• B — ширина проёма (от левого до правого края).
• h — притолока (от верха проёма до потолка), min 180 мм.
• b1 / b2 — левое / правое боковое расстояние, min 100 мм.
• L — глубина помещения.

При замере H и B — наибольшая величина. При замере h, b1, b2 и L — наименьшая.

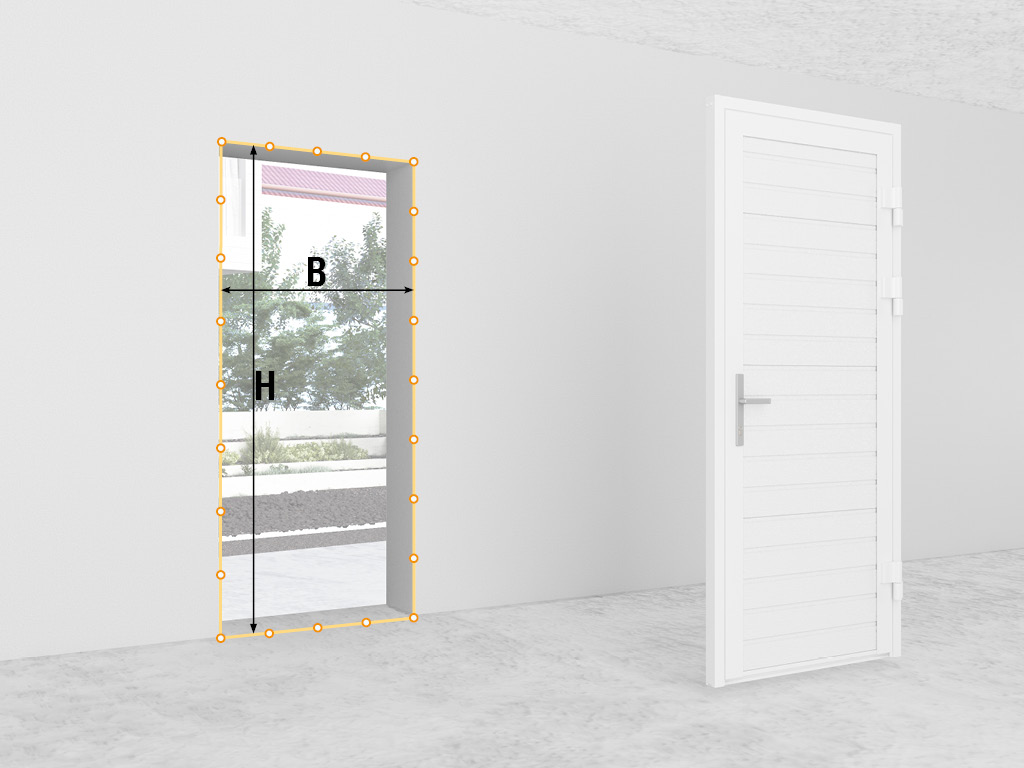

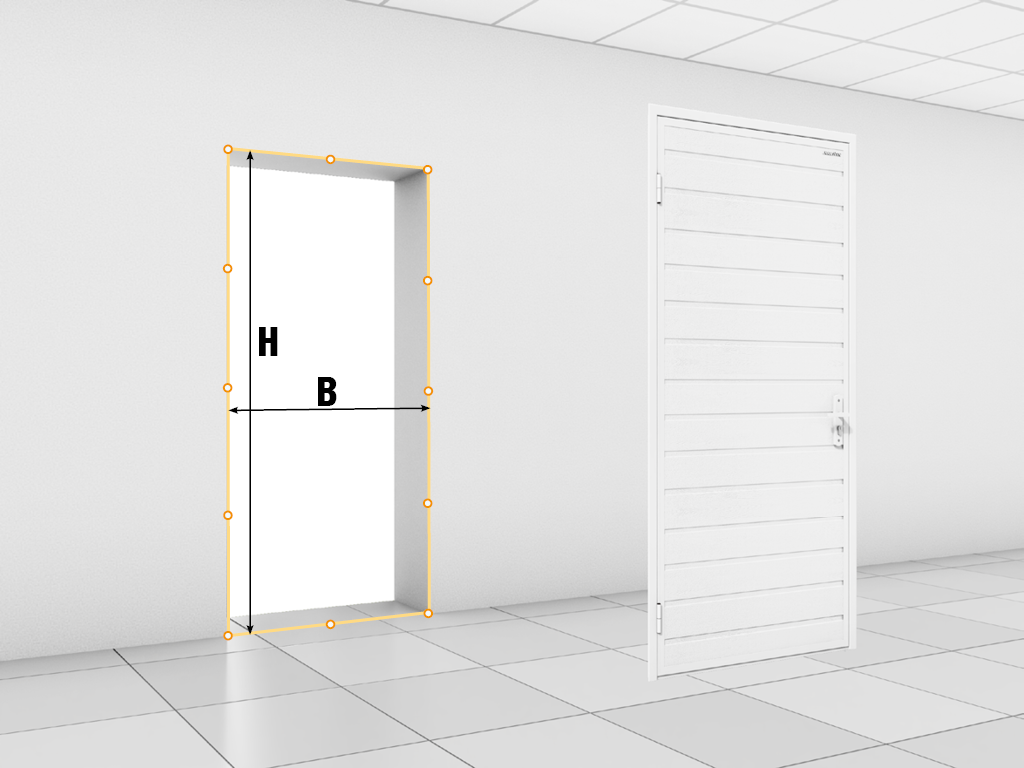

Подготовка проёма

Все замеры производятся внутри помещения. Перед установкой убедитесь в соответствии проёма требованиям монтажа.

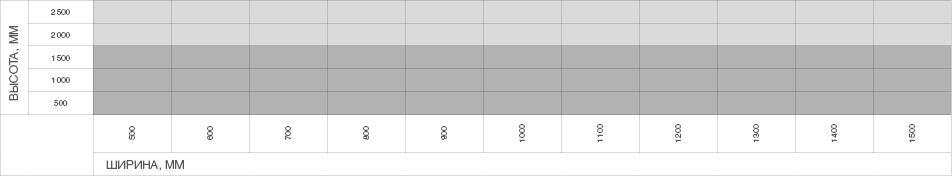

• B — ширина проёма (500–1 500 мм).
• H — высота проёма (500–2 500 мм).
• Перекос проёма: не более 1,5 мм на 1 м, суммарно не более 5 мм.
• Разница диагоналей: не более 5 мм.
• Монтажный зазор между блоком и проёмом: 8–35 мм.

Требования к строительному объекту

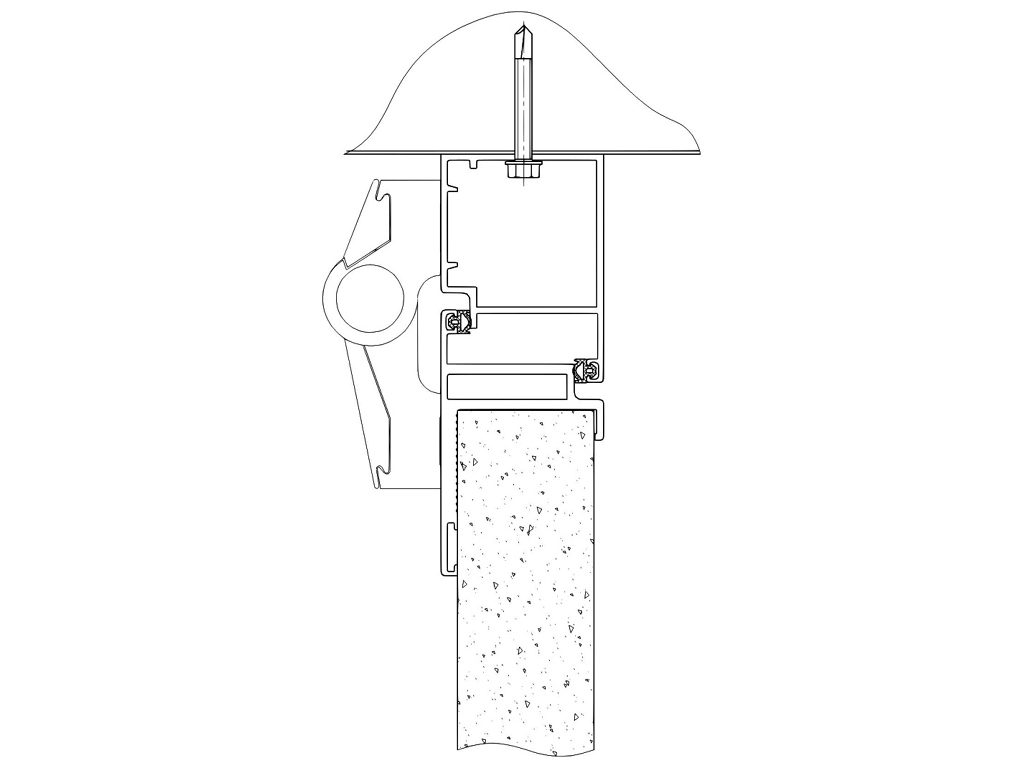

Стена должна быть выполнена из кирпича или бетона для надёжного крепления анкерными болтами. При монтаже к металлическому каркасу — крепление саморезами. Поверхность проёма должна быть ровной и очищенной от пыли.

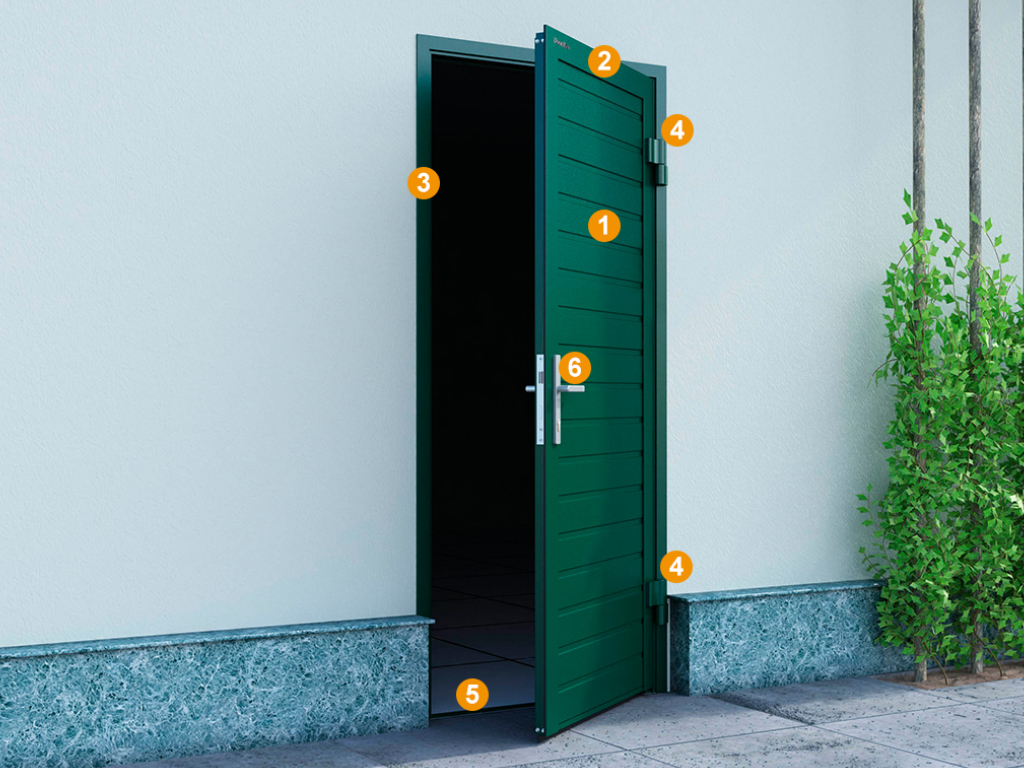

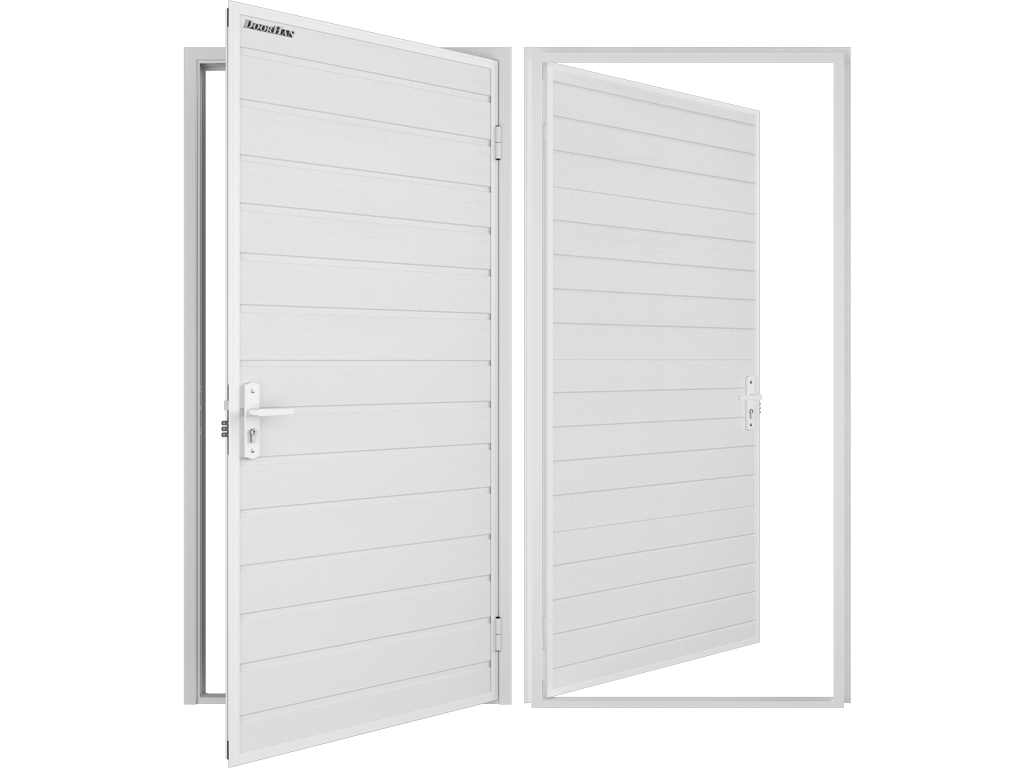

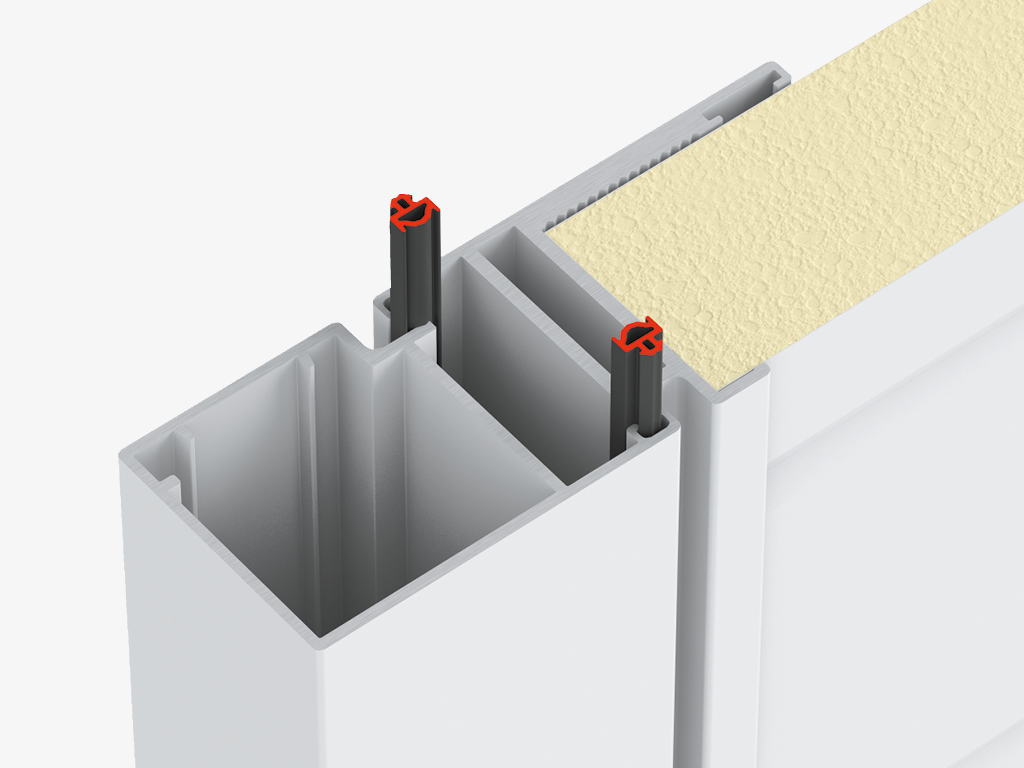

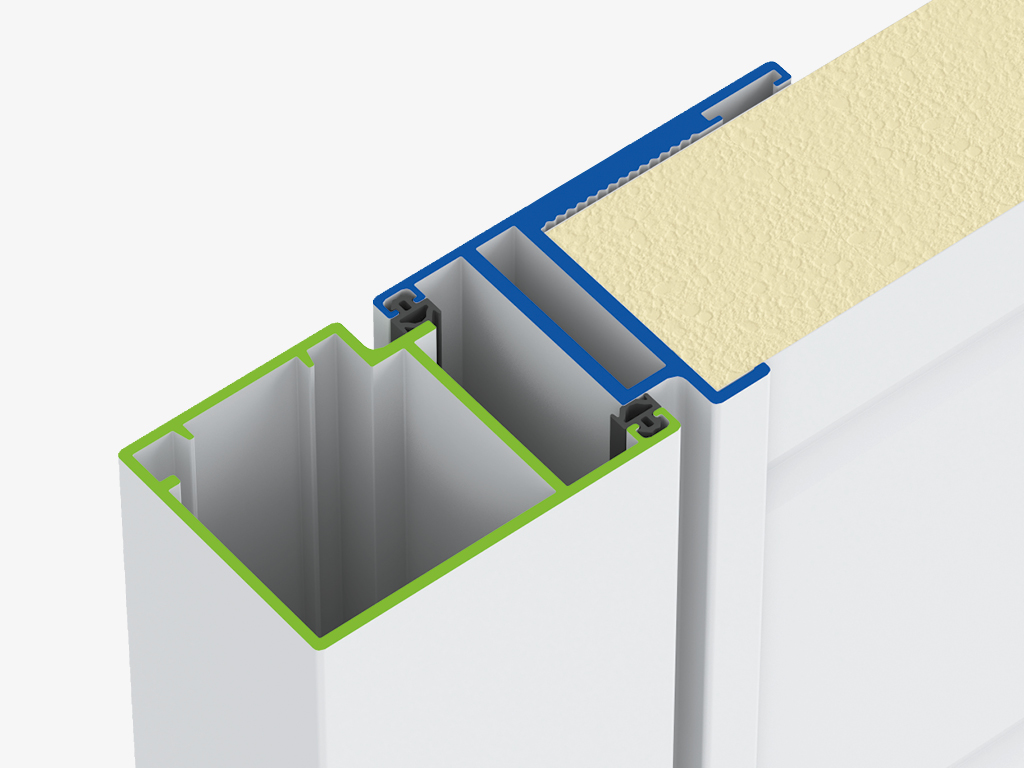

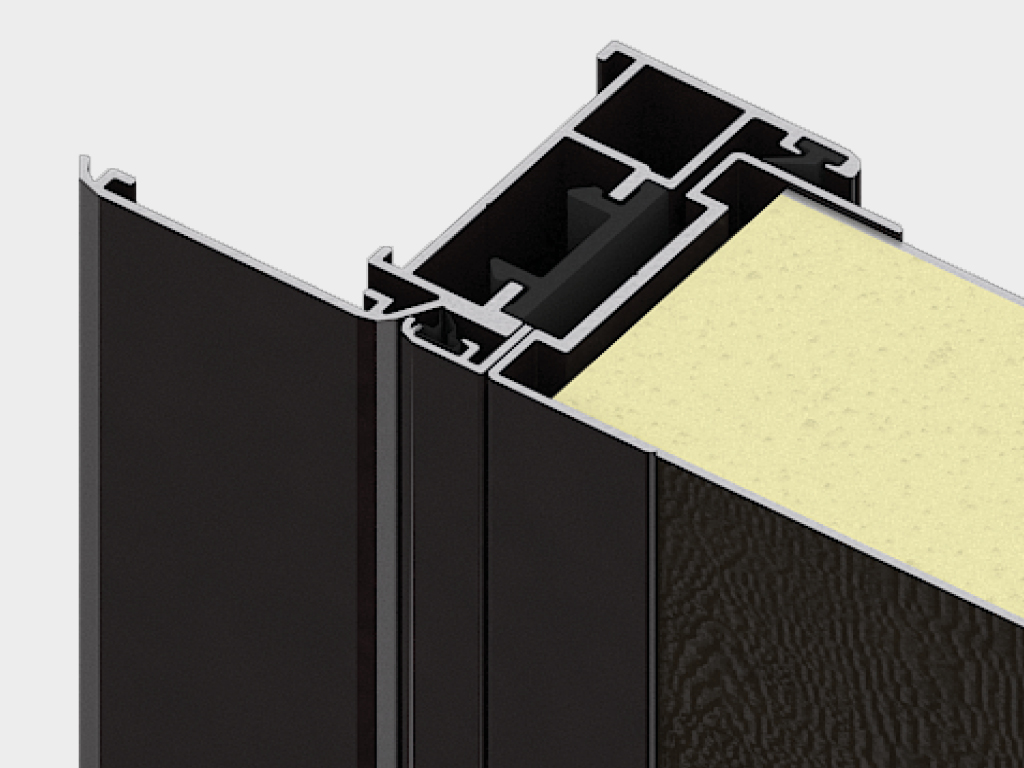

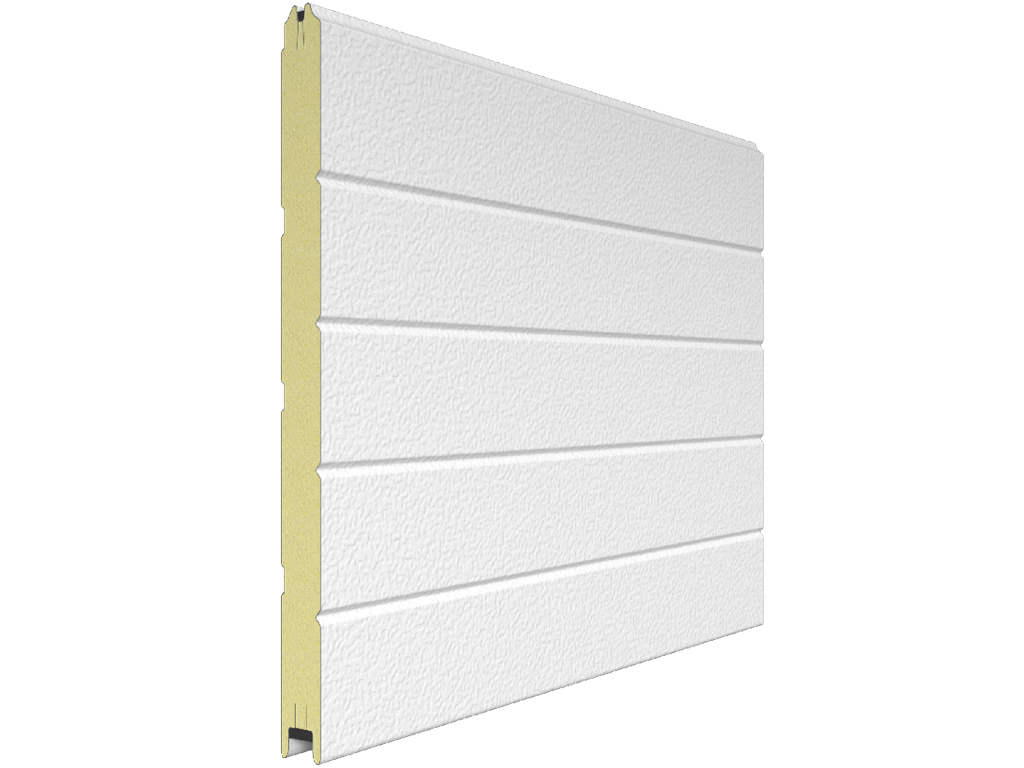

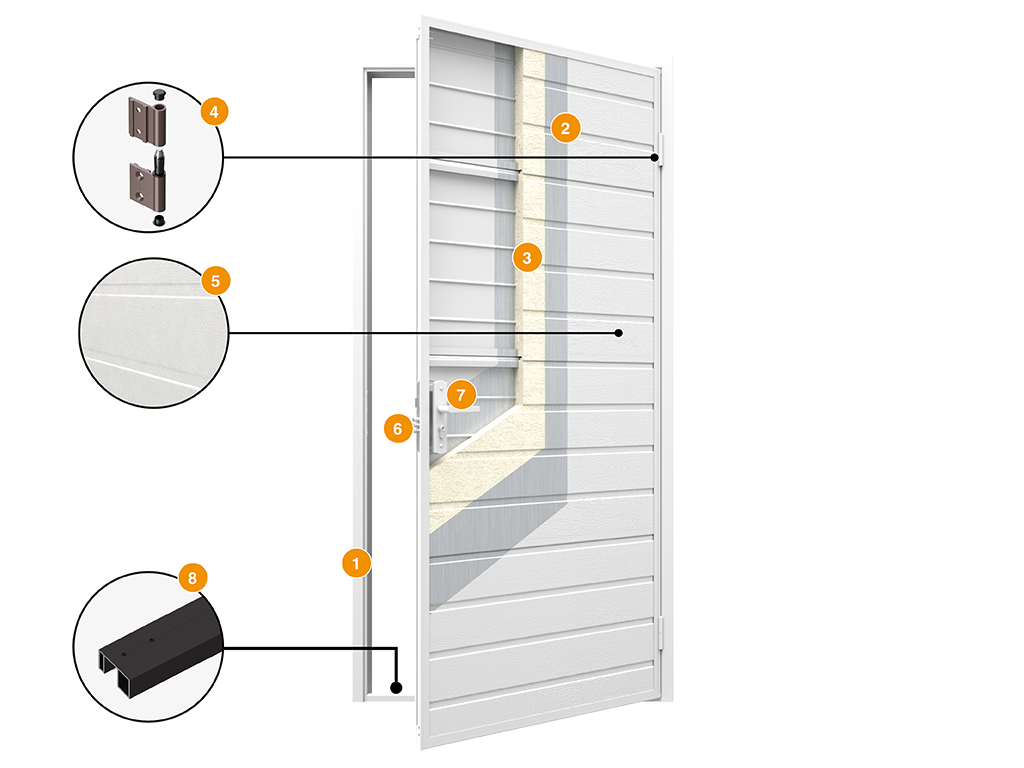

Конструкция D-ULTRA-G:

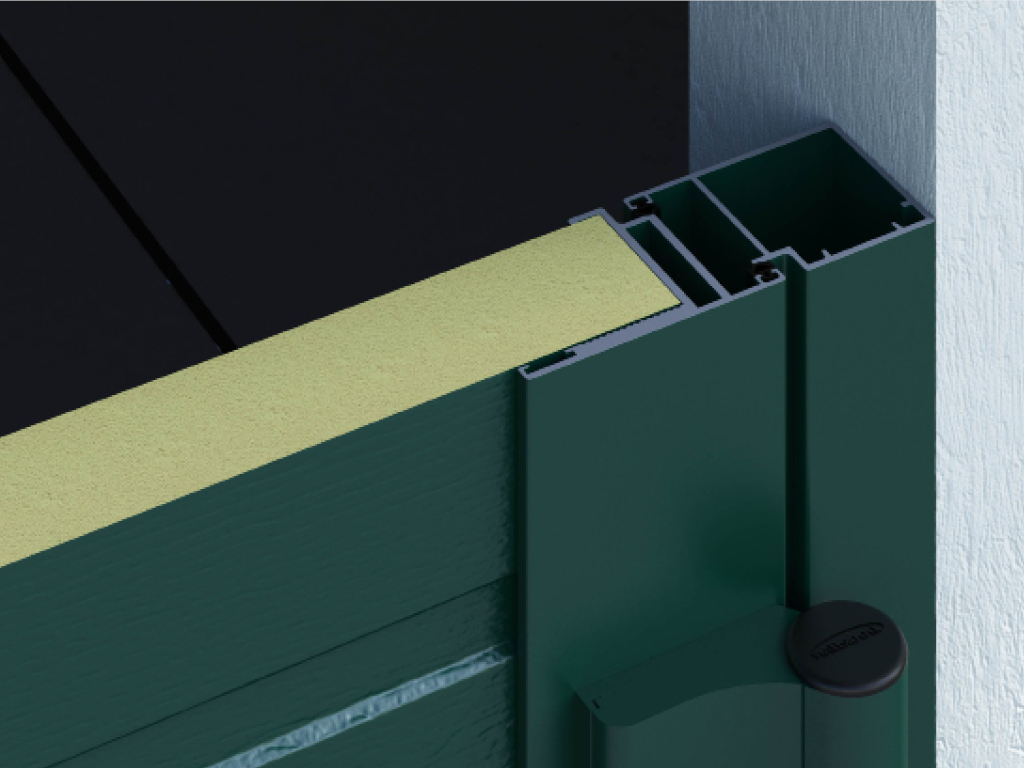

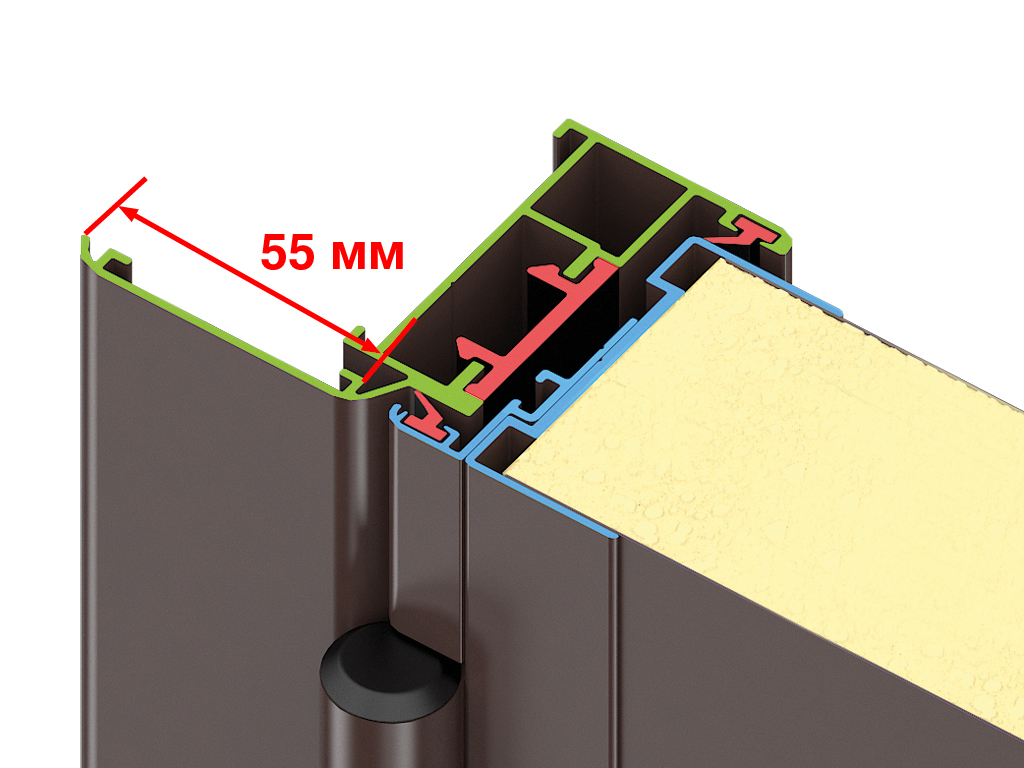

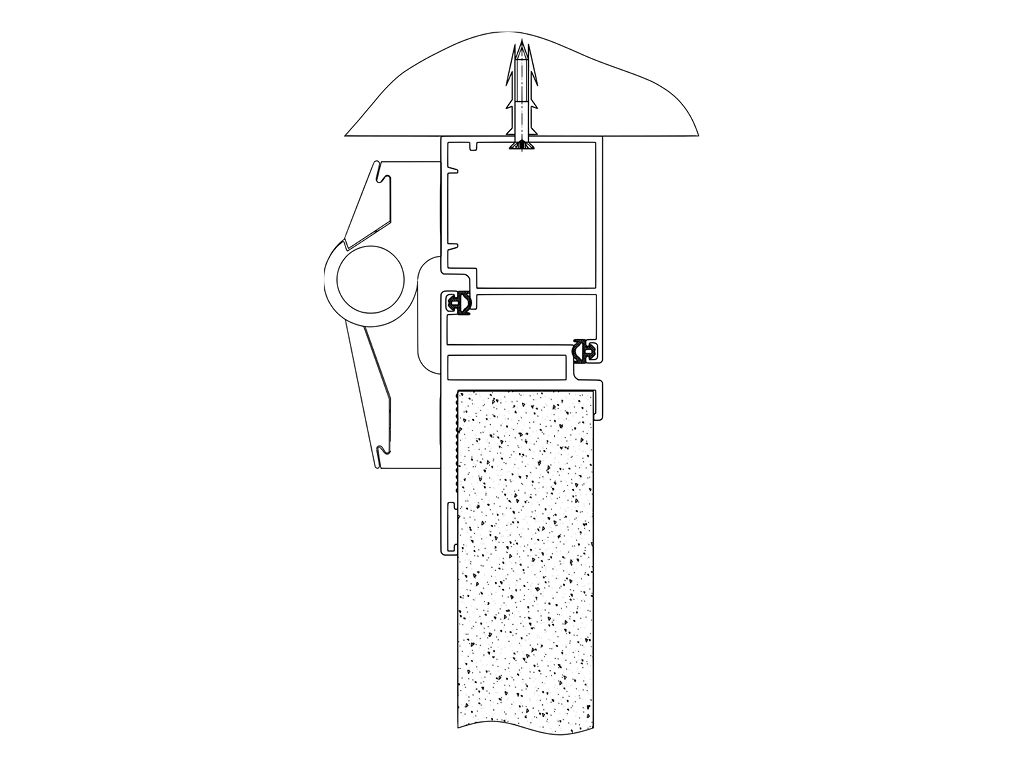

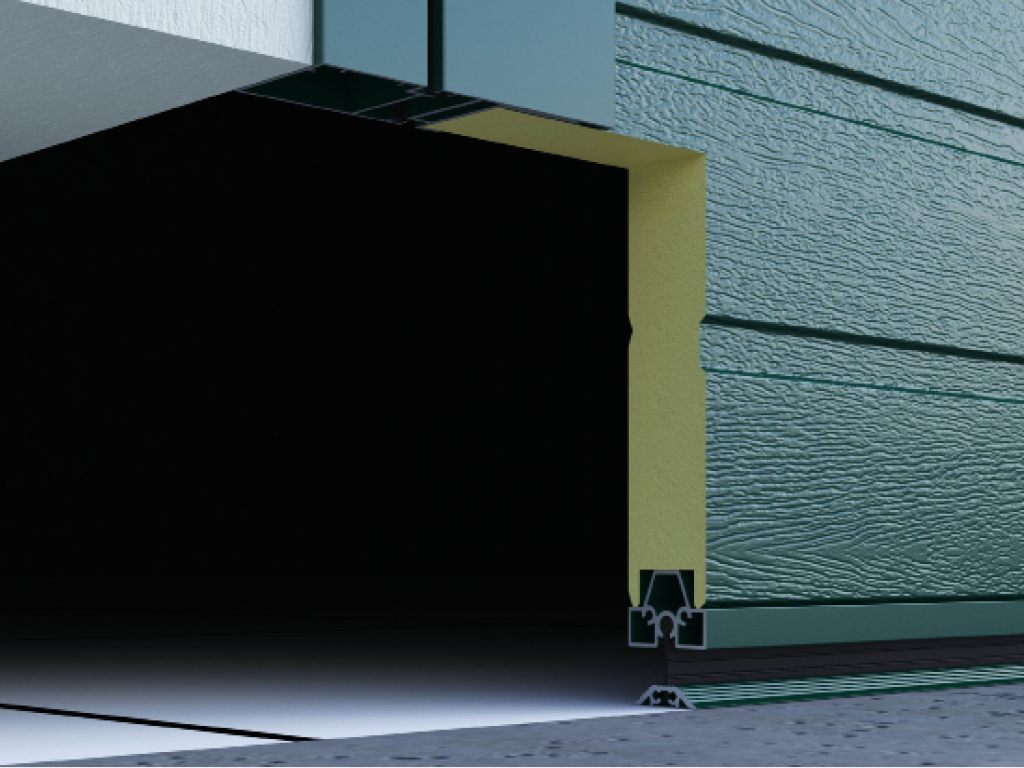

1. Дверная коробка
2. Дверное полотно

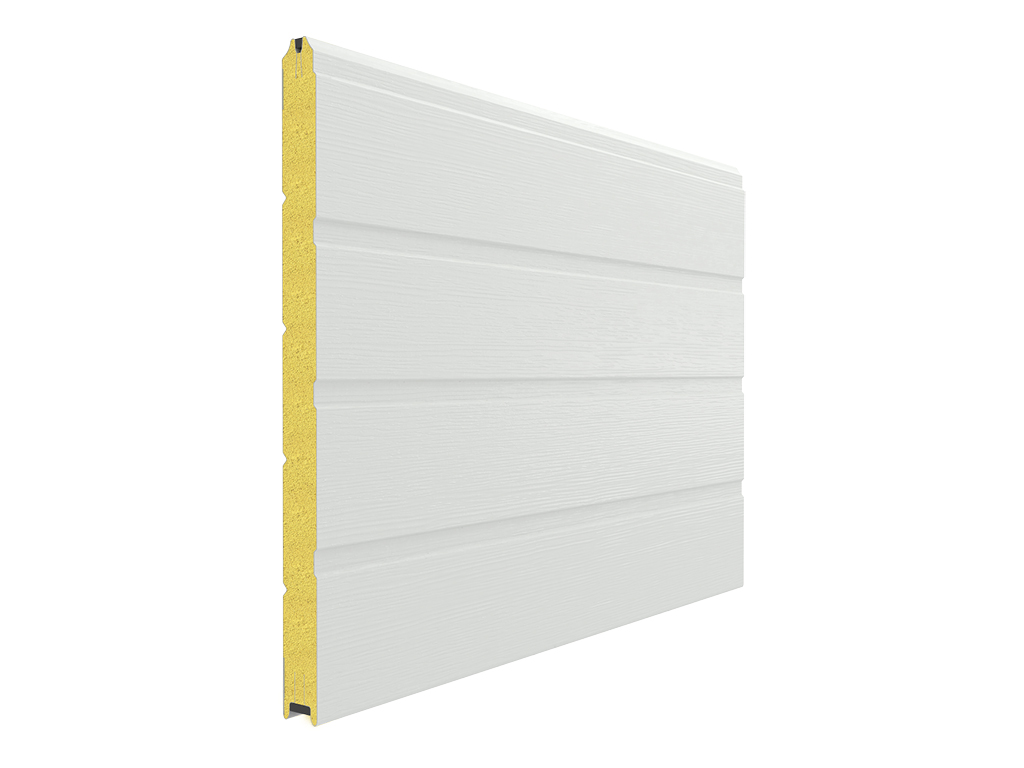

3. Наполнение и утепление (пенополиуретан плотностью 40 кг/м³)
4. Алюминиевые петли на полимерных втулках
5. Текстура полотна «доска»

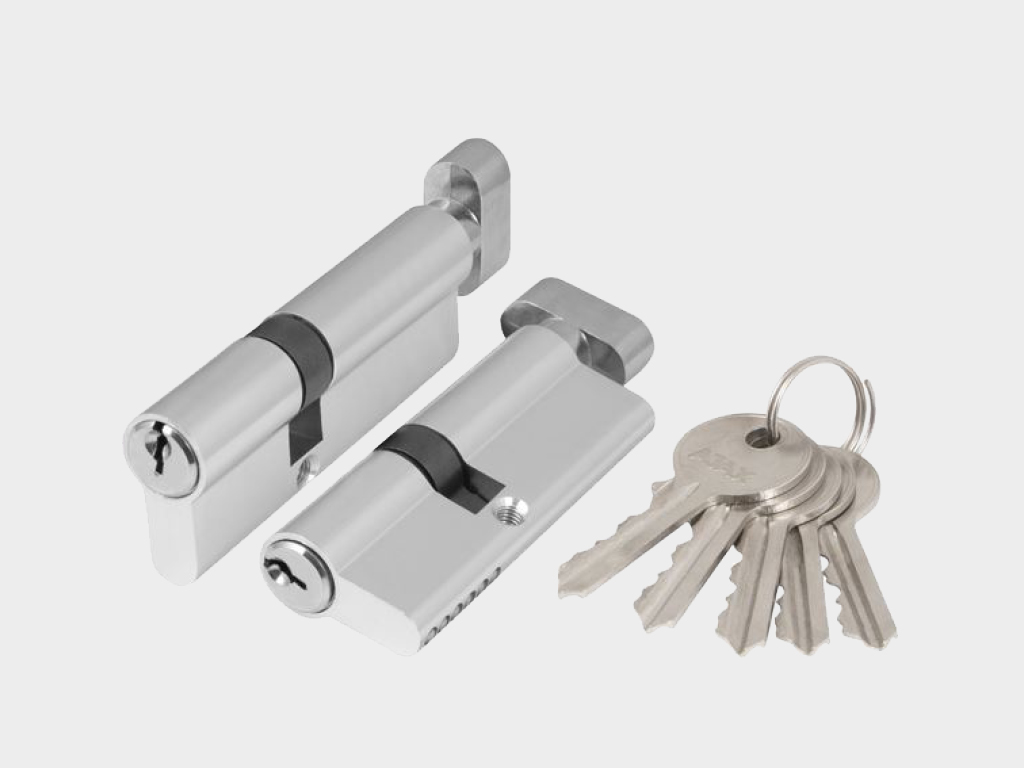

6. Механический цилиндровый замок Ajax
7. Комплект подпружиненных ручек на планке
8. Алюминиевый порог

Подготовка проёма

Изделие поставляется в двух фиксированных типоразмерах. Выберите подходящий типоразмер исходя из размеров имеющегося проёма.

• Минимальная толщина стены для монтажа: 150 мм.
• Перекос проёма: не более 1,5 мм на 1 м, суммарно не более 5 мм.
• Разница диагоналей: не более 5 мм.

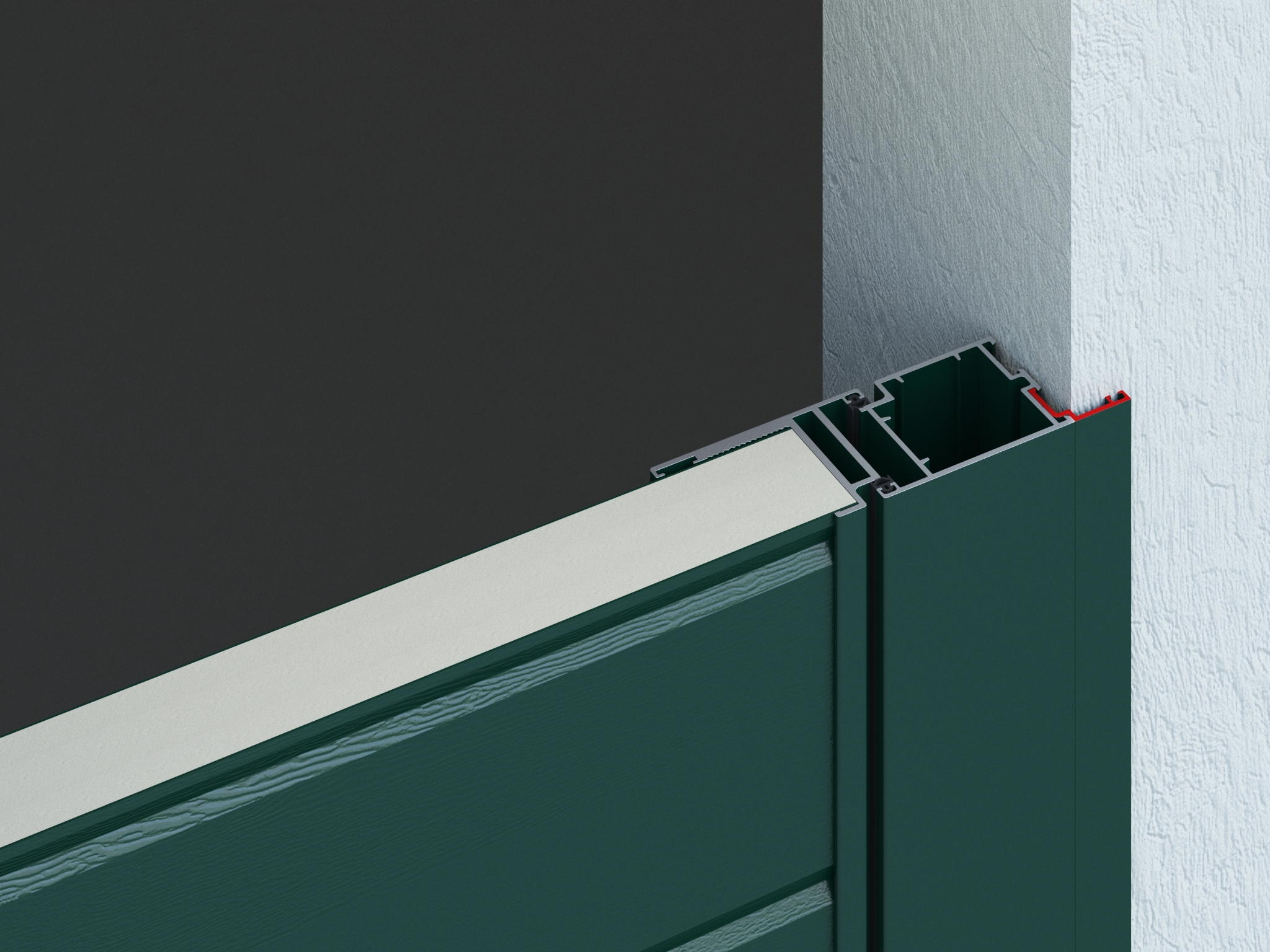

• Наличник перекрывает монтажный зазор и неровности проёма.

Требования к строительному объекту

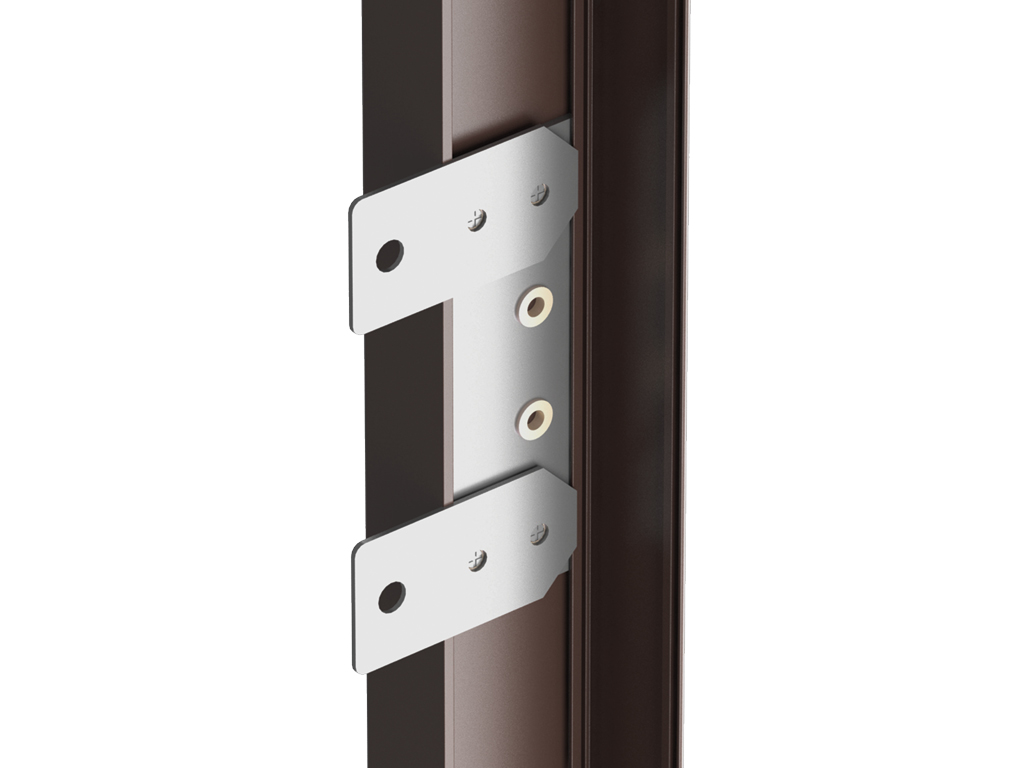

Поверхность проёма должна быть ровной и очищенной от пыли. При монтаже используются монтажные пластины, входящие в комплект поставки.
